34层住宅楼小区给排水CAD施工图纸（地下1层）
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：超高层建筑
- 建筑地上层数：34层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,高位水箱供水
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：厨房,卫生间
附件详情
- 给排水材料表及给排水图例
- 给水排水设计说明
- 地下一层消火栓及给排水平面图
- 地下一层喷洒给水平面图
- -6.70米标高层消火栓及给排水平面图
- -6.70米标高层喷洒给水平面图
- 一层给排水平面图
- 6号楼二层给排水平面图
- 6号楼三层~三十二层给排水平面图
- 6号楼三十三层给排水平面图
- 6号楼三十四层给排水平面图
- 7号楼二层给排水平面图
- 7号楼三层~三十二层给排水平面图
- 7号楼三十三层给排水平面图
- 7号楼三十四层给排水平面图
- 8号楼二层给排水平面图
- 8号楼三层~三十二层给排水平面图
- 8号楼三十三层给排水平面图
- 8号楼三十四层给排水平面图
- 9号楼二层给排水平面图
- 9号楼三层给排水平面图
- 9号楼四层~三十二层给排水平面图
- 9号楼三十三层给排水平面图
- 9号楼三十四层给排水平面图
- 9号楼屋顶给排水平面图
- 屋顶层给排水平面图
- 7号楼二层~三十二层厨,卫给排水系统图
- 7号楼三十三层,三十四层厨,卫给排水系统图
- 9号楼二层~三十二层厨,卫给排水系统图
- 9号楼三十三层,三十四层厨,卫给排水系统图
- 7号楼塔楼给排水系统图
- 9号楼塔楼给排水系统图
- 7号楼裙房给排水系统图
- 9号楼裙房给排水系统图
- 地下室及裙房给排水系统图
- 生活给水系统图
- 消防给水系统图
附件详情
设计范围：
本建筑物红线以内生活给水排水及消防给水.
一. 生活给水系统
1. 由福荣路及小区路(预留)分别引入两路进水管,管径均为DN200,在建筑物周围形成DN200给水环状管.2. 一期地下一层设有800M 3生活消防贮水池.其中: 生活调节及贮备水量200M3, 其余为室内外消火栓及自动喷水灭火系统贮水量600M3.水泵用房设在一期地下一层。
3. -1F~1F由市政给水管网直接供给.2F~34F由地下室生活水泵及屋顶水箱联合供给,地下室生活水泵停泵水位为-10.00M.
4. 9#楼屋顶设一个60M3 的生活合用消防水箱,消防蓄水18M3.
5.生活最高日用水800M3。
6.直饮水接自一期直饮水处理间预留直饮水给水管.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

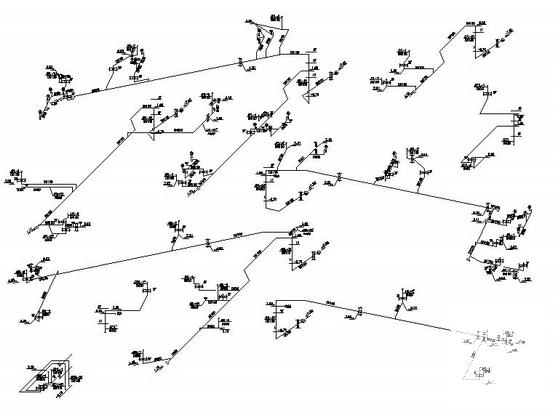

住宅楼给排水施工图 - 1 -

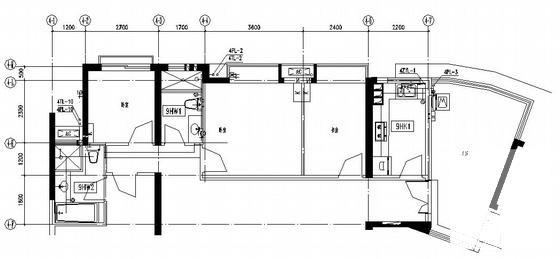

住宅楼给排水施工图 - 2 -

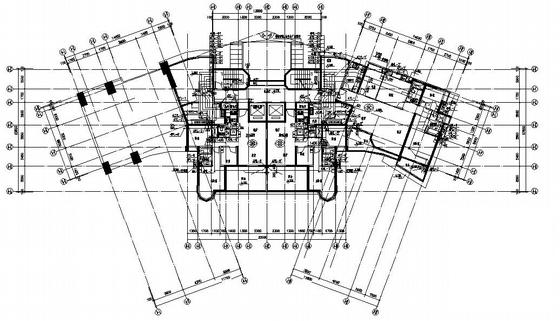

住宅楼给排水施工图 - 3 -

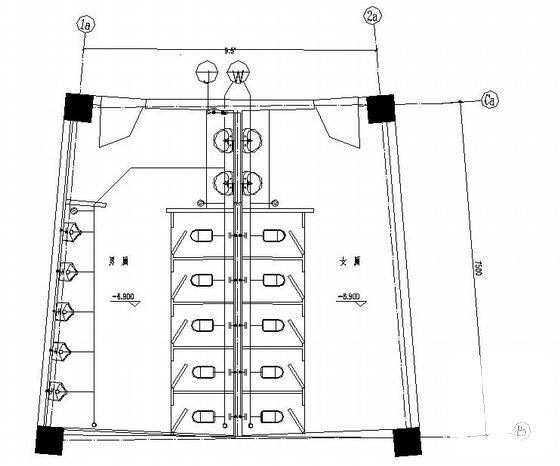

住宅楼给排水施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：2.88 MB
- 收藏次数：0
-
文件名称：
附件-995860777996505906505.rar
住宅楼给排水施工图下载
