一份16层高级酒店给排水CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 设计说明
• 污废水系统原理图
• 给水系统原理图
• 四层B区给水系统原理图
• 四层B区卫生间大样图
• 热水系统原理图
• 给排水平面图
• 给排水管道转换平面图

附件详情

该附件为某高级酒店给排水施工图纸。共16层，1~5层采用市政直接供水，6~16层采用设屋面水箱的供水方式，上行下给的供水方式。
设计内容：室内生活给水系统、排水系统。本图所有管线包括：生活给水管，热水管 ，生活排水管，有压管道标高为管中心标高，无压管道标高为管内底标高。热水仅设计配水管道，供回水管道由地下室锅炉房接出，采用上行下给的供水方式。
，共18张图。

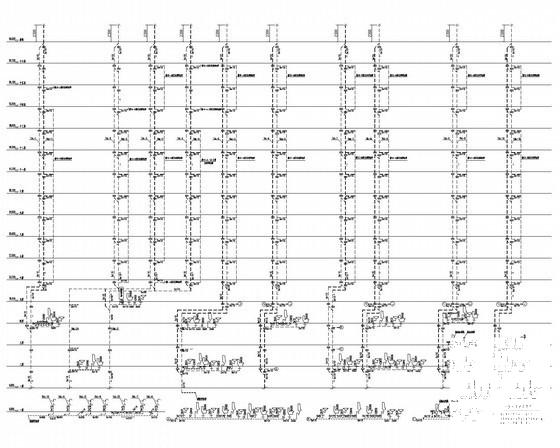

污废水系统原理图

四层给排水平面图

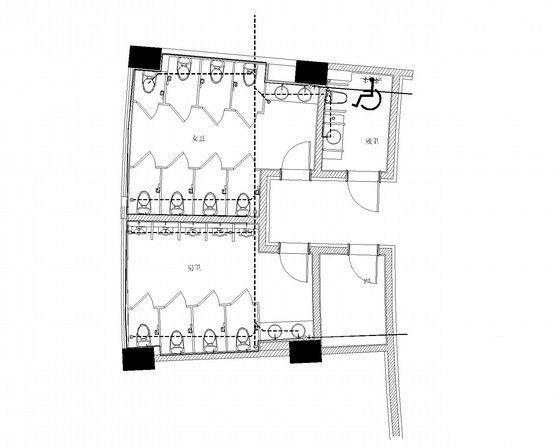

卫生间1-A大样图

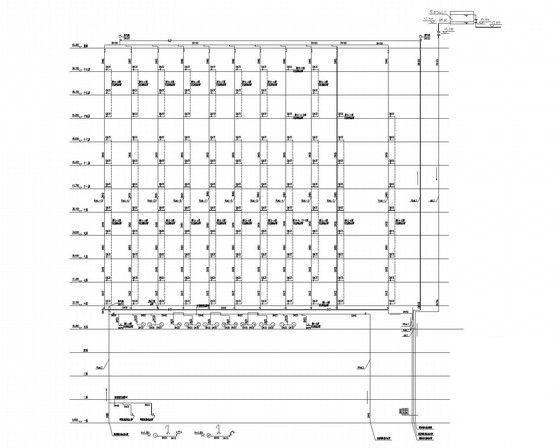

热水系统原理图

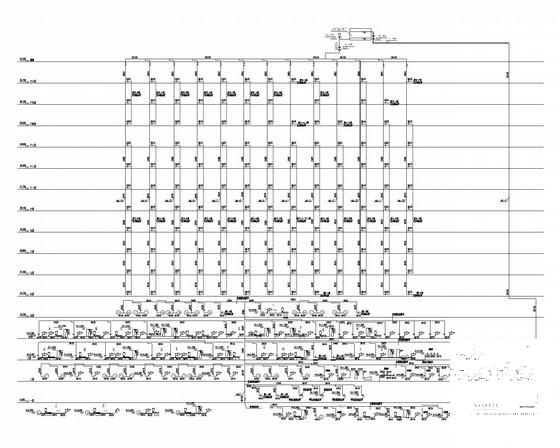

给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
