超高层商业广场给排水消防施工CAD图纸
- 设计详细说明：无
- 建筑类别：商业
- 建筑高度类型：高层建筑,超高层建筑
- 建筑地上层数：45层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：72张
- 设计年代：近代
- 地下室用途：商业,车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水,变频供水
- 项目所在地：河北
附件详情
- 地下三层~四十五层给排水平面图
- 一层~四十五层喷淋平面图
- 地下三层~四十五层消火栓平面图
- 给水系统展开图
- 消火栓系统展开图
- 喷淋系统展开图
- 生活排水系统展开图
- 雨水系统展开图
附件详情
本稿件为超高层商业广场给排水消防施工图纸，地下三层，地上45层。设计内容：给水系统、排水系统、喷淋系统、消火栓系统。（图纸为不同版次出图）
，共72张图纸。

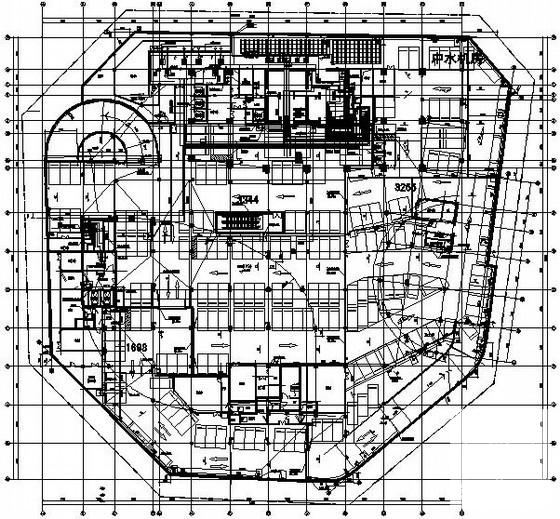

地下三层消火栓灭火器平面图

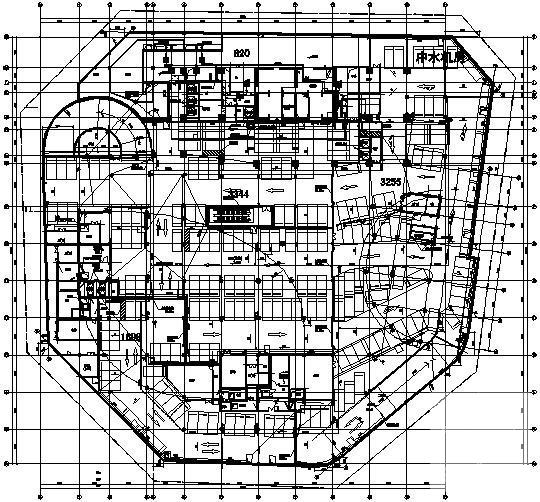

二层喷淋平面图

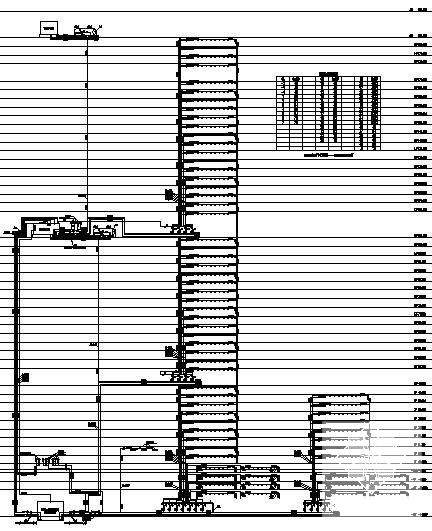

喷淋系统展开图

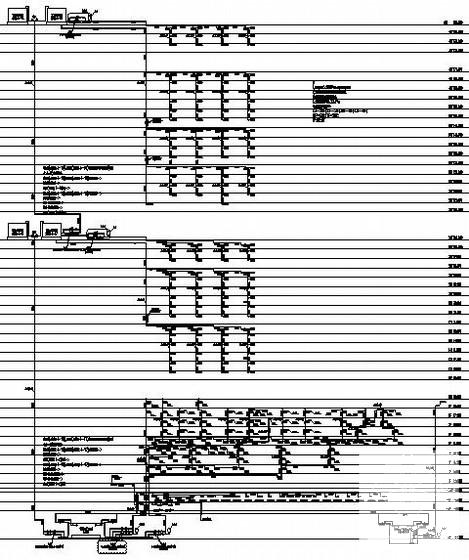

给水系统展开图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
给排水消防施工图纸 - 1 -
给排水消防施工图纸 - 2 -
给排水消防施工图纸 - 3 -
给排水消防施工图纸 - 4 -
给排水消防施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：7.24 MB
- 收藏次数：0
-
文件名称：
附件-995888666898068685658.rar
