33层高档公寓住宅建筑暖通空调设计全套施工CAD大样图

资料简介
赚取积分

设计详细说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：33层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：46张
设计年代：近代
设计内容：空调, 通风, 采暖, 防排烟, 冷热源, 机房
冷热源：市政热网, 电动压缩式冷水机组, 溴化锂吸收式机组
空调系统：空气-水系统
采暖系统：热水辐射
项目所在地：山西

附件详情

资料目录
设计施工说明
主要设备及材料表
图例
空调通风系统布置图
空调水系统布置图
地面低温辐射系统布置图
吊顶低温辐射系统布置图
板式换热机房水系统流程图
空调水系统末端流程图
空调新,回风系统流程图
正压送风系统图
地下室通风,排烟系统原理图
地下室新风机房平剖面详图
设备层新风机房平剖面详图
排风管井大样图
水管井大样图
新风管井大样图
吊顶钢筋网拍大样图
燃气小室事故通风系统进,出风口大样图

附件详情

稿件为山西太原某公寓及商业用房项目两栋公寓楼空调通风设计施工图纸；由国内某著名设计院设计。两栋楼地上33层，地下2层。
设计范围：两栋楼的的通风、空调、防排烟、已经地板辐射采暖系统设计以及节能环保措施。对整幢大楼作空调系统设计及相关节能措施；对防烟楼梯间及合用前室作正压送风系统设计；对地下室设备用房作机械通风系统设计；对浴厕作机械排风设计，对厨房预留排油烟井道。

，图纸共46张。

山西高档公寓住宅建筑暖通空调设计

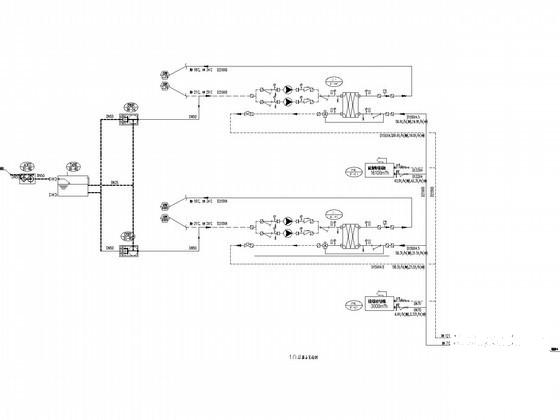

10#楼板式换热机房水系统流程图

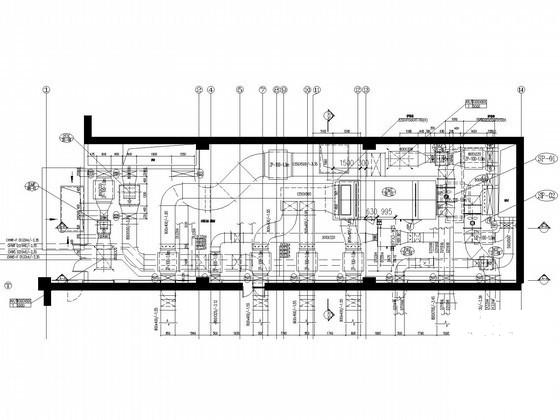

8#楼地下室新风机房平面详图

设备层新风机房剖面详图

水管井大样图

新风管井大样图

采暖平面

10#楼住宅空调新,回风系统流程图

进风口处大样图

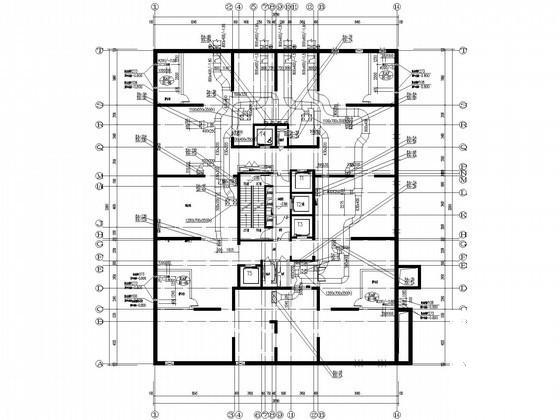

空调平面

10#楼地下室新风机房平剖面详图

空调平面大样
