洁净手术室净化空调图（总共26页CAD图纸）(空气处理机组)(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为**中医院洁净手术部净化空调工程。洁净手术部位于住院楼七层，共设洁净手术室3间。其中1间为Ⅱ级洁净手术室，2间为Ⅲ级洁净手术室。十万级洁净走廊及相关辅房。洁净手术室、洁净走廊全部采用全空气型净化空调系统，办公区、ICU、清洁走廊、产房均采用普通风机盘管。其中:Ⅱ级洁净手术室OR3、Ⅲ级洁净手术室OR1、OR2，十万级洁净走廊及相关洁净辅助用房共采用一台卫生型空气处理机组；Ⅱ级洁净手术室OR3采用Ⅱ级洁净手术室专用送风装置送风，上送侧下回风。Ⅲ级洁净手术室OR1、OR2采用Ⅲ级专用送风装置送风，上送侧下回风。ICU采用上送上回，洁净走廊及相关辅房采用上送上回风，清洁走廊及相关辅房采用上送上回，办公区采用上送上回。排风：各洁净手术室独立排风。

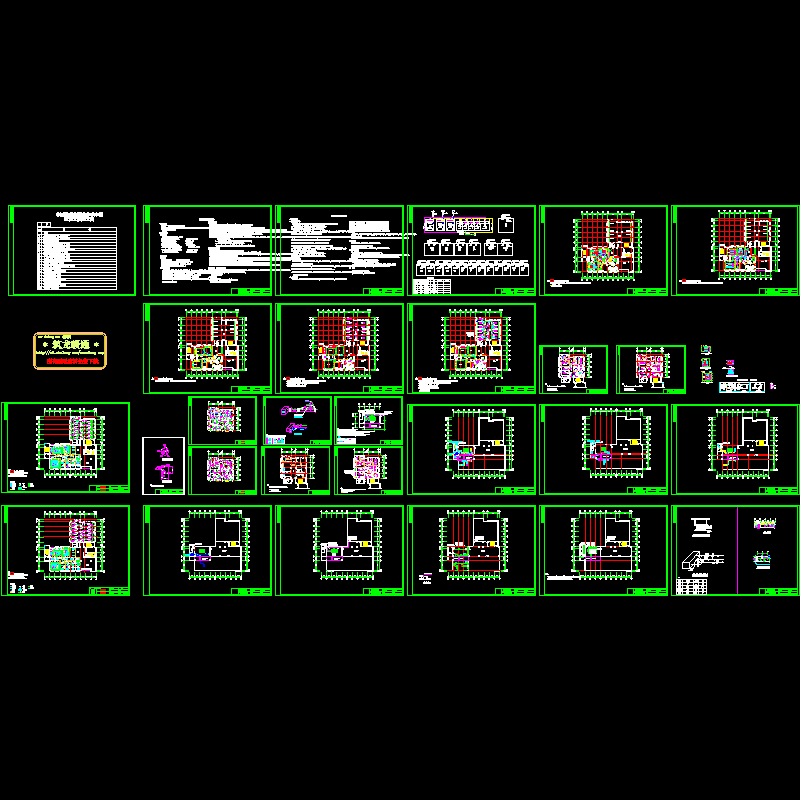

第 1 张图
