洁净手术室设计CAD施工图纸(装饰、电气、医用气体设计)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 图纸设计深度：施工图
• 参考图纸：42张
• 图纸年代：近代
• 设计内容：空调, 洁净, 其它
• 空调系统：全空气系统
• 洁净等级：百级, 千级, 万级
• 节点大样：管道支吊架
• 特殊系统：医用气体管道系统 配电系统
• 项目地址：贵州

附件详情

• 净化空调设计施工说明
• 装饰设计总说明
• 说明
• 医用气体设计说明
• 医用气体平面图
• 手术部空调系统流程图
• 风口平面图
• 风管平面图
• 送风管道平面图
• 回风管道平面图
• 排风管道平面图
• 设备层风管平面图
• 设备层机定位组平面图
• 设备层留洞平面图
• 手术室器械图
• 彩钢板安装节点图
• 固定窗安装节点图
• 洁净区域
• 施工区域平面图
• 吊顶区域平面图
• 器械平面布置图
• 隔断尺寸平面图
• 给排水配合平面图
• 配电系统图
• 自控设备安装示意图
• 照明布置平面图
• 网络、监控布置平面图
• 插座布置平面图

附件详情

稿件为贵州某医院手术部净化空调系统全套设计施工图纸；手术部包括Ⅰ级手术间1间，II级手术间1间，Ⅲ级手术间3间。
设计内容包括：1.手术部及洁净走廊、辅房净化空调系统设计；
2.手术部以及洁净走道及其辅房、污物走廊及其辅房、办公走廊及其辅房的装饰设计；
3.医用气体设计；
4.设备自控及手术室配电设计.

共图纸共42张cad图纸。

手术室空调系统流程图

铝合金双圆角安装节点图

洁净手术室医用气体平面图

设备层风管平面图

自控设备安装示意图

洁净手术室回风管道平面图

医院手术部施工图纸

第 1 张图

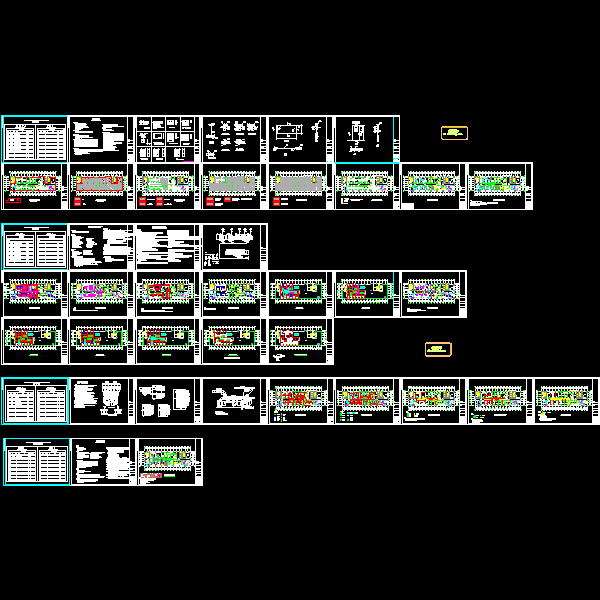

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
