迪厅装饰工程电气设计CAD图纸(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明

1.该资料为配合室内装修设而进行照明平面的设计。

2.该项目设备安装容量为160kW:(其中:照明 28kW,电力 21kW, 空调85kW)。册13轴处箱式变电室引入。分体空调系统,该资料仅预留配电箱并注明用电量;照明、插座回路和电热水器、排风扇回路采用分区域干线式配电。

3. :

1)照明采用就地设置照明开关控制光源:有装修要求的场所视装修要求商定,一般场所为荧光灯或节能型灯具。

2)房间照明、插座由同一支路供电,照明为单相二线, 采用BV-2X2.5 mmPVC16;插座为单相三线,BV-3X2.5mm PVC20,灯具安装高度低于2.4m时,需增加一根PE线,平面图中不再标注。

3)照明开关、房间插座均为86系列250V,10A,暗装型,开关应带电源指示灯。插座均为单相两孔 三孔安全型插座,电热水器插座为86系列250V,16A三孔插座紧贴吊顶下安装。(热水器安装在吊顶内。)

4.应急照明

1)在公共空间、走廊、楼梯间及主要出入口等处设置应急照明。2)应急照明箱内设集中蓄电池式供电 ,按持续供电时间30分钟考虑。可选用60AH的蓄电池。

3)出口标志灯、疏散指示灯,疏散楼梯、走道应急照明灯在配电箱内开关控制。

5.安装

1)有吊顶的场所,灯具采用嵌入式安装;收银台管吊灯,距台面1.2米;壁灯距地2.2米;疏散方向标志灯距地1.8米;出口标志灯距地2.0米;脚灯距地0.3米。

2)配电箱为暗装,底边距地1.5m;托盘电缆桥架安装在吊顶内。

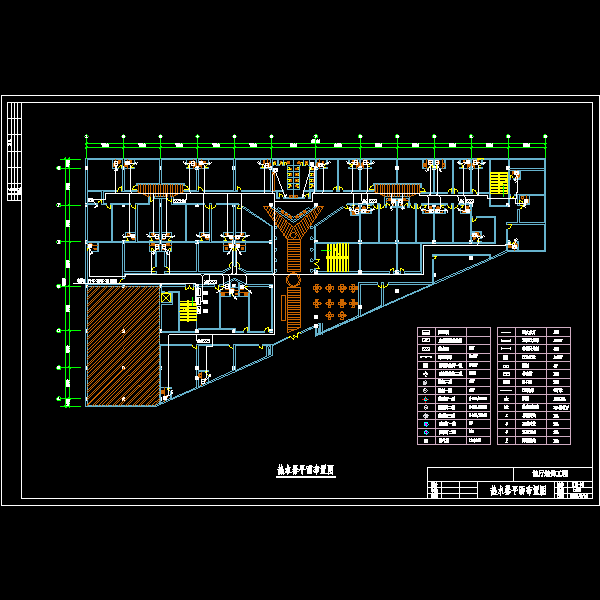

第 1 张图

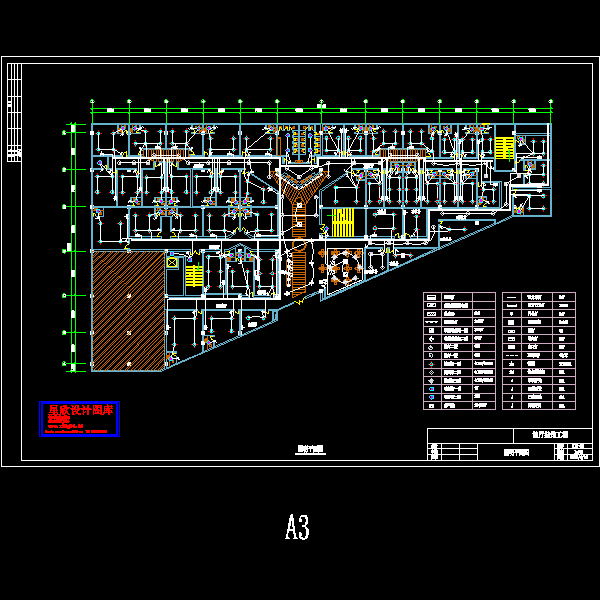

第 2 张图

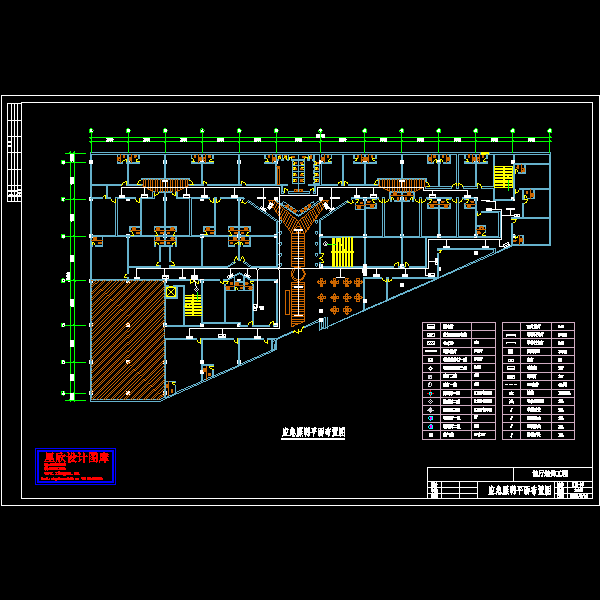

第 3 张图

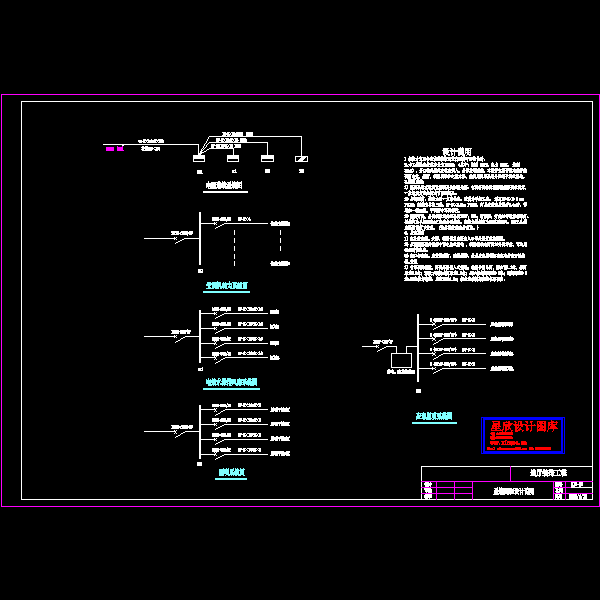

第 4 张图

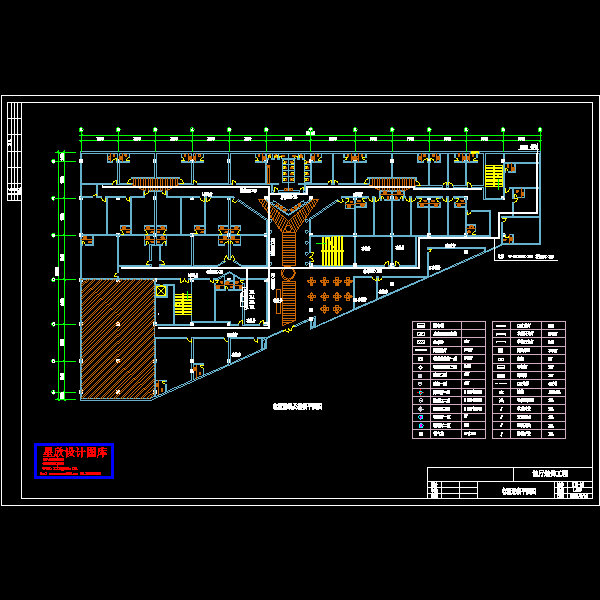

第 5 张图
