洁净手术室空调通风系统设计施工CAD图纸

附件详情

一、项目概要：

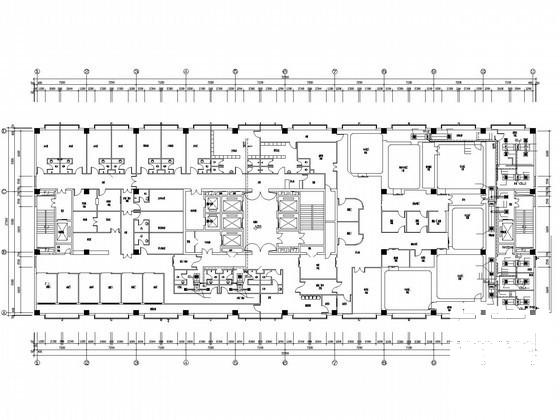

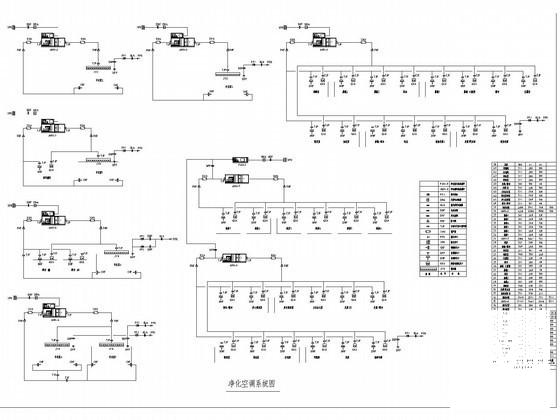

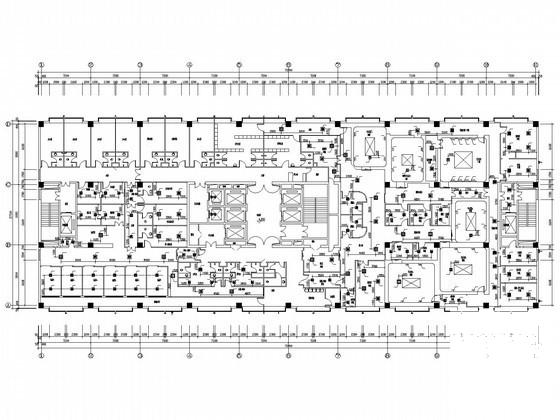

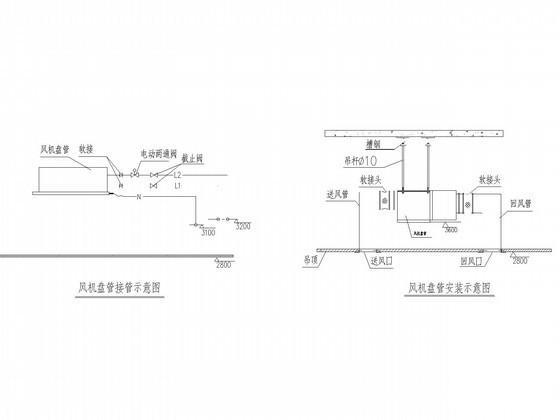

1.洁净手术部及洁净ICU共设置8套净化空调系统。所有洁净循环机组均配置H10过滤器、洁净新风机组均配置G4+F8过滤器，手术室回风口采用过滤网。Ⅰ级、Ⅲ级洁净手术室送风采用内含H14级别高效过滤器的静压箱，洁净辅助区域采用H14级别高效过滤送风口。手术部污物走廊及相关辅房采用高静压风机盘管+亚高效过滤器。采用机械循环二管制方式，管道高点设自动排气阀，以便排除系统管道内空气；管道低点设置泄水管，并配置相同管径的截止阀，加湿排水及冷凝水按规定的坡度排至最近的地漏。

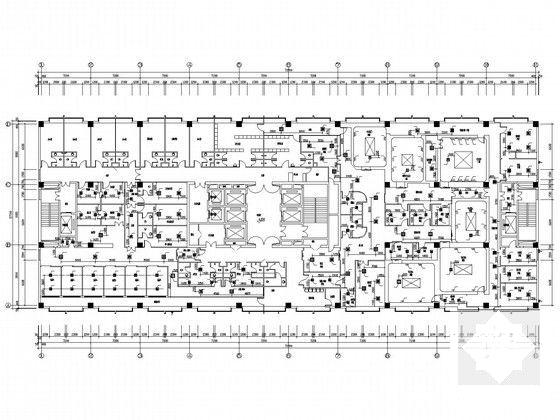

二、空调系统
水系统双管制、同程的闭式系统；过渡季节，根据需要，由操作人员掌握进行切换。

三、通风排烟系统：
1.排风机，共设置9台低噪声排风机，详细性能参数见设备材料表。

图纸共13张。
