5层手术室空调通风系统设计CAD施工图纸（洁净设计）.dwg

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

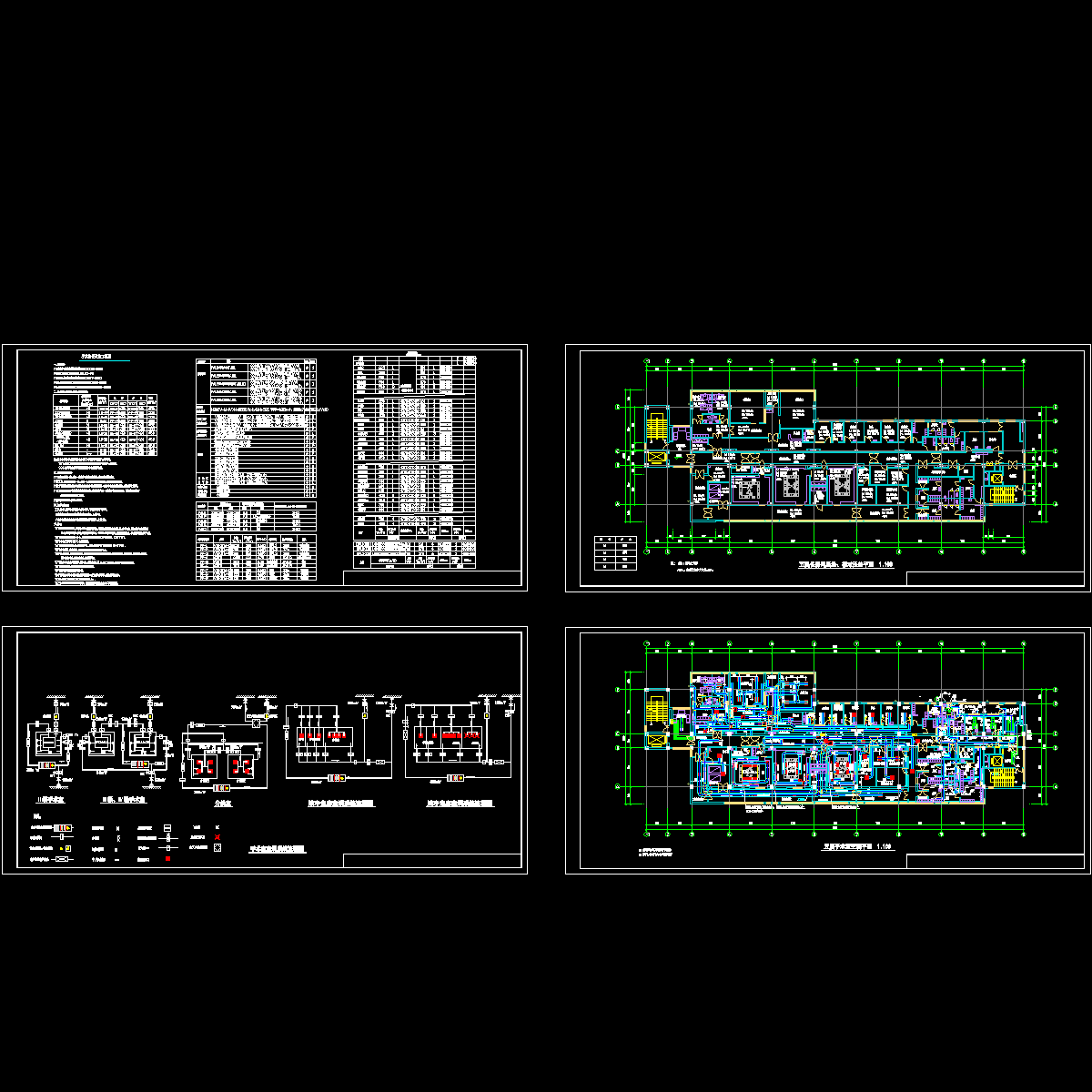

附件详情 一、项目概要： 　　 　　该项目为一洁净手术室项目。图纸内容有设计施工说明，各房间风量、相对压差平面，手术室空调系统流程图，手术室空调平面图等... 　　 　　二、空调净化系统划分 　　（1）Ⅱ级手术室一间，采用一台洁净手术室用空调机，静压送风装置送风。 　　（2）Ⅲ级、Ⅳ级手术室各一间，共用一台洁净手术室用空调机，静压送风装置送风。 　　（3）产房100000级洁净走廊及其他洁净辅助用房共用一台洁净手术室用空调机，高效送风口送风。 　　（4）100000级手术部其他洁净辅助用房，清洁走廊共用一台洁净手术室用空调机，高效送风口送风；清洁走廊亚高效送风口送风。 　　（5）排风机每间手术室独立设置。 　　 　　三、室内气流组织 　　Ⅱ级，Ⅲ级，Ⅳ级手术室为中心集中送风，平行手术台下部回风。 　　洁净走廊及洁净辅助用房为高效送风口送风，上送下回。 　　产房洁净走廊及其他洁净辅助用房高效送风口送风，上送下回... 各房间风量、相对压差平面图 手术室空调系统流程图 洁净走廊空调系统流程图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
