5层手术室空调通风系统设计CAD施工图纸（洁净设计）(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：医疗
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 设计内容：空调,通风,洁净
• 空调系统：空气-水系统
• 洁净等级：十万级
• 送风方式：散流器送风

附件详情

一、项目概要：

该项目为一洁净手术室项目。图纸内容有设计施工说明，各房间风量、相对压差平面，手术室空调系统流程图，手术室空调平面图等...

二、空调净化系统划分
（1）Ⅱ级手术室一间，采用一台洁净手术室用空调机，静压送风装置送风。
（2）Ⅲ级、Ⅳ级手术室各一间，共用一台洁净手术室用空调机，静压送风装置送风。
（3）产房100000级洁净走廊及其他洁净辅助用房共用一台洁净手术室用空调机，高效送风口送风。
（4）100000级手术部其他洁净辅助用房，清洁走廊共用一台洁净手术室用空调机，高效送风口送风；清洁走廊亚高效送风口送风。
（5）排风机每间手术室独立设置。

三、室内气流组织
Ⅱ级，Ⅲ级，Ⅳ级手术室为中心集中送风，平行手术台下部回风。
洁净走廊及洁净辅助用房为高效送风口送风，上送下回。
产房洁净走廊及其他洁净辅助用房高效送风口送风，上送下回...

各房间风量、相对压差平面图

手术室空调系统流程图

洁净走廊空调系统流程图

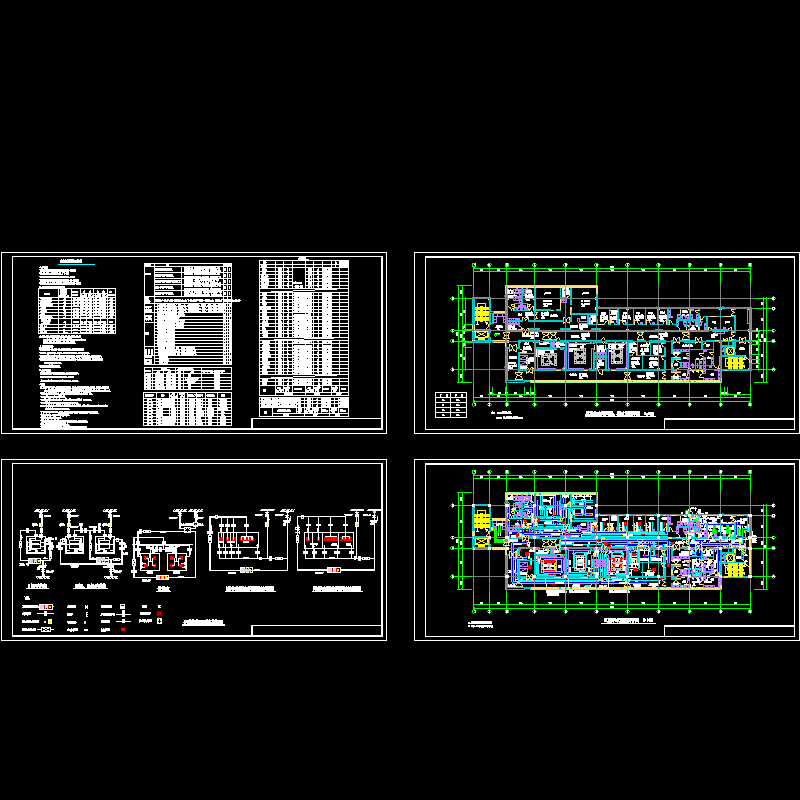

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
