4层医院洁净手术室机电全系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,冷热源,其它
  • 冷热源:电动压缩式冷水机组
  • 洁净等级:千级,万级
  • 送风方式:侧面送风,其他
  • 特殊系统:自控系统
  • 项目所在地:浙江

一、项目概要:
该项目位于浙江省,是一个医院洁净手术室建筑改造项目 机电工程 。手术部位于四层,机房位于设备层。
图纸内容主要包含设计施工说明,主要设备材料表及图例,送风口平面布置图,回风口平面布置图,送风管平面布置图,回、排风管平面布置图,设备层机组平面布置图,桥架布置图,照明布置图,插座平面布置图,配电箱图,控制图,监控、门禁系统布置图,呼叫系统布置图,综合布线布置图,医气平面布置图,给水平面布置图,排水 平面布置图 等...

二、空调系统:
手术部共配置2台直膨机组。
气流组织形式:洁净手术室内送风口应集中布置于手术台上方,使手术台及周边区位于洁净气流形成的主流区内;洁净手术室采用双侧下部回风,回风口洞口上边高度不应超过地面之上洁净走廊为上送上回风,高效送风口送风;无菌辅房为上送下回风...

三、自动控制:
本次 设计方案 中每台净化空调机组各由一个控制柜控制。控制系统所采用的自动控制器、三通调节阀及其执行机构、压差开关、风道式温湿度探温度设置器均选用优质产品。测器、远程温度设置器均选用优质产品...

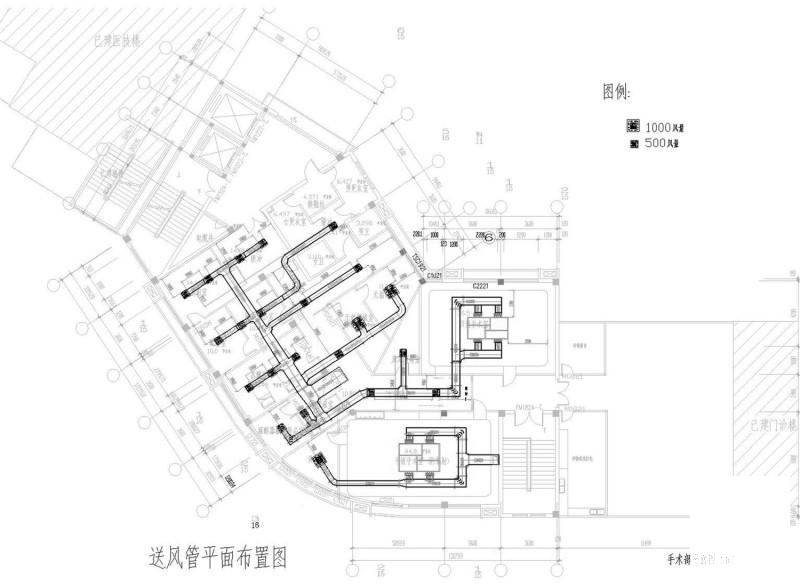

送风管平面布置图

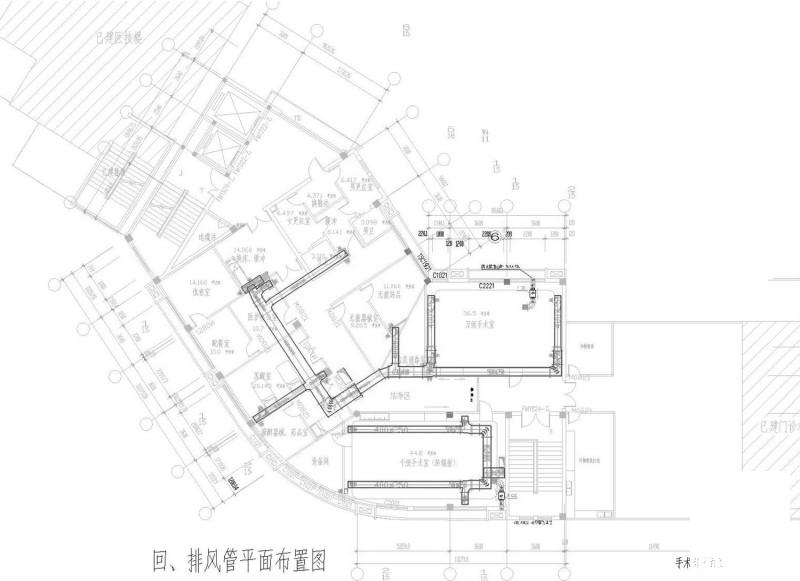

回、排风管平面布置图

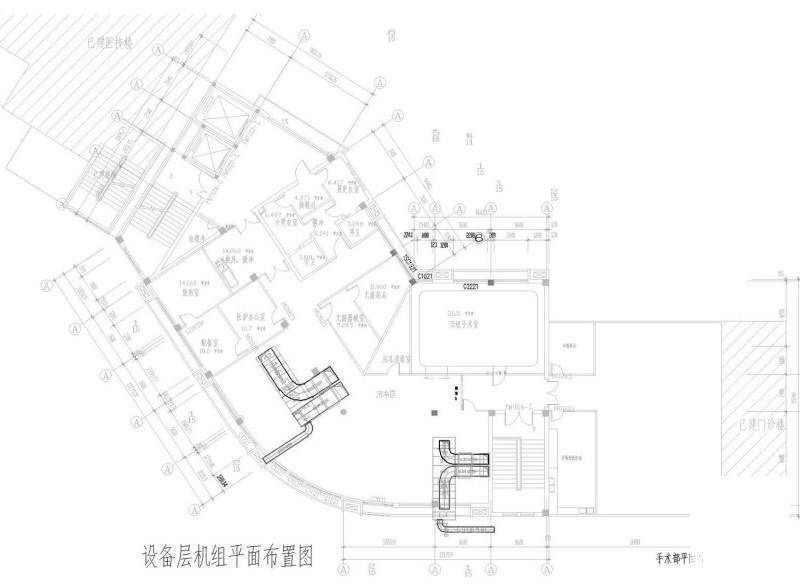

设备层机组平面布置图

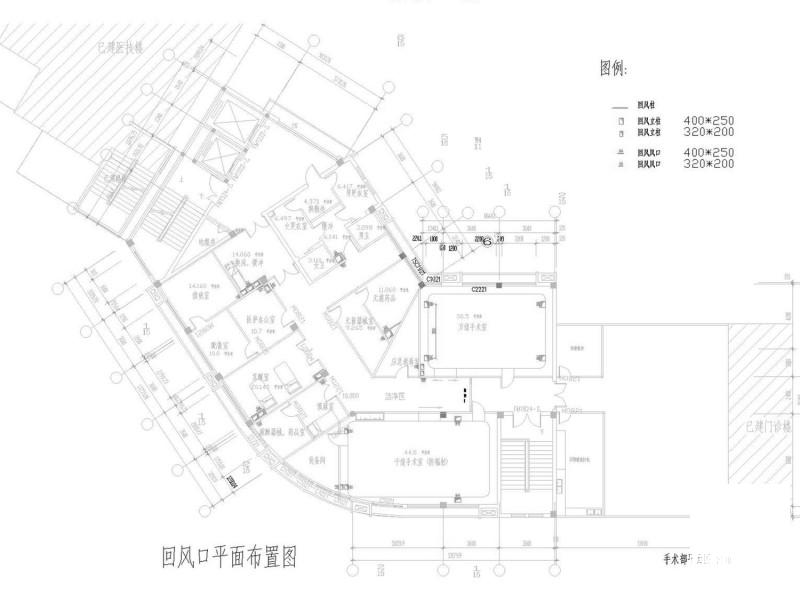

回风口平面布置图

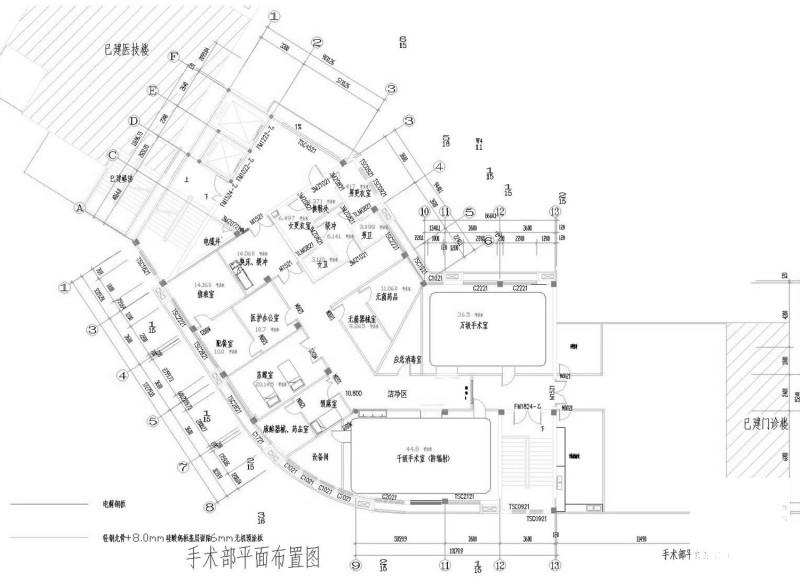

手术部平面布置图
送风口平面布置图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院洁净手术室设计 - 1
    医院洁净手术室设计 - 1
  • 医院洁净手术室设计 - 2
    医院洁净手术室设计 - 2
  • 医院洁净手术室设计 - 3
    医院洁净手术室设计 - 3
  • 医院洁净手术室设计 - 4
    医院洁净手术室设计 - 4
  • 医院洁净手术室设计 - 5
    医院洁净手术室设计 - 5
  • 医院洁净手术室设计 - 6
    医院洁净手术室设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
