[CAD]19层五星酒店空调消防施工设计图纸(空气处理机组)

[复制链接]

0

主题

0

帖子

1807

积分

超级版主

Rank: 8Rank: 8

积分
1807
发表于 2020-2-28 21:16:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,酒店,娱乐
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图,深化设计图
  • 参考图纸:94张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,全水系统
  • 采暖系统:热水辐射
  • 水系统:双管制,四管制,同程式
  • 送风方式:喷口送风
  • 项目所在地:山东

附件详情

该项目为一幢主楼地下一层,地上十九层的五星级酒店建筑。地下一层为停车库及附属用房,一层为酒店大堂、餐厅及办公;二层为餐厅及餐厅包房;三层为宴会厅餐及会议室;四层为休闲娱乐用房;五层为游泳池及休闲娱乐用房;五,六层间设置一设备层;六至十八层为宾馆;十九层为会所;顶层为机房层。该项目根据业主要求,满足夏季供冷,冬季供热舒适性空调要求,保证足够新鲜空气.该项目空调系统采用分区形式,四层(含)下为低区,五层(含)以上为高区,空调水系统:该项目空调水系统六层(含)以上采用四管制供回水,五层(含)以下采用双管制供回水系统,一层大堂中庭及三层大宴会厅等大空间房间采用全空气处理机组集中送风系统,大堂采用散流器下送风,中庭采用喷口侧送风采取集中上回风.五层(含)以下及十九层采用"全热交换器(HRV)+风机盘管系统",六~十八层采用"新风机组+风机盘管系统",房间负荷由风机盘管承担.厨房岗位送风采用新风机组送风,待二次装修设计时校核.

图5

图6

图7

图8

图9

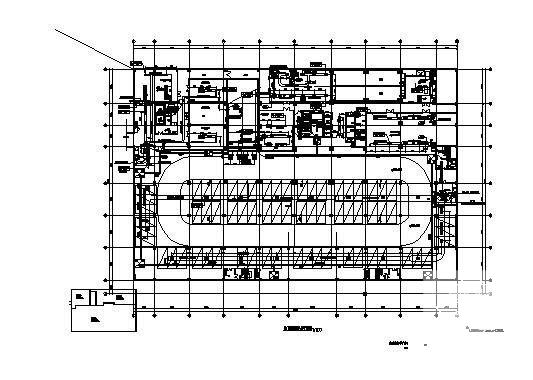

酒店空调消防 - 1
第 1 张图

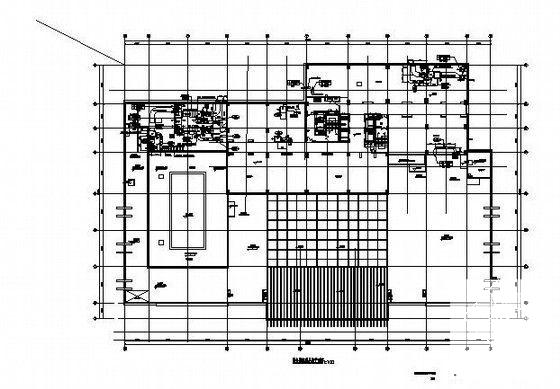

酒店空调消防 - 2
第 2 张图

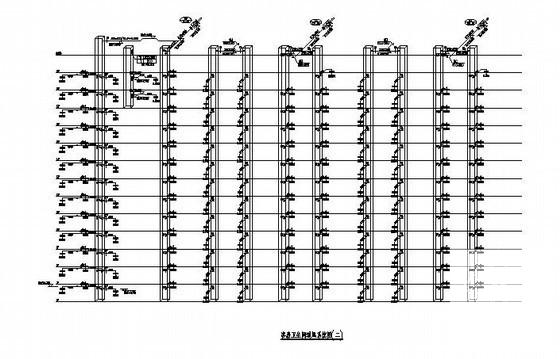

酒店空调消防 - 3
第 3 张图

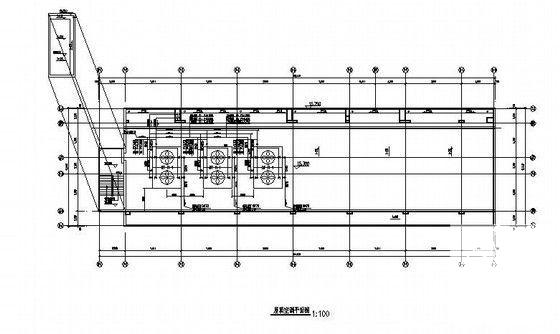

酒店空调消防 - 4
第 4 张图

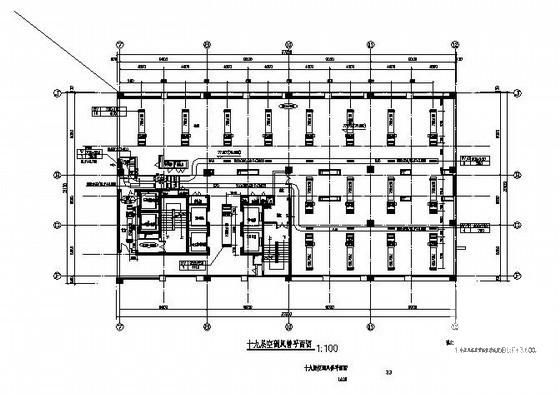

酒店空调消防 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 21:16:10上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11ede2cse1e0d1scsscsf.rar

6.57 MB

下载  售价: 100 积分    赚积分
