大酒店暖通空调CAD施工图纸(螺杆式冷水机组)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：酒店,娱乐,餐饮
• 建筑设计面积：6400平方米
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：空调
• 冷热源：电动压缩式冷水机组,空气源热泵
• 采暖系统：其它
• 项目所在地：四川

附件详情

由负荷计算表可得以下参数：空调系统总冷量1414.3KW.总热量：259.02KW。设计用满液式水冷螺杆式冷水机组1台，型号为：40STD-F940WS3，制冷量为936KW；风冷热泵机组1台，型号为：40STE-210AHS3，制冷量为208KW，制热量为224KW，以满足夏季制冷及冬季制热要求。

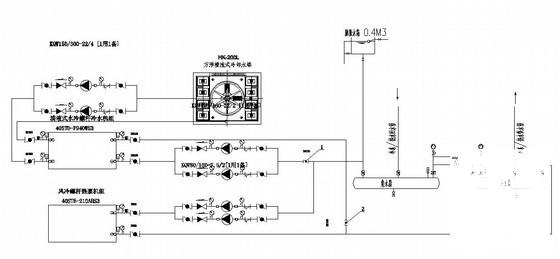

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
