工业厂房高层宿舍楼空调通风系统设计施工CAD图纸（消防设计）(螺杆式冷水机组)(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,工业建筑
• 建筑高度：高层建筑
• 建筑面积：88579.2平方米
• 地上层数：16层
• 地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 设计内容：空调,通风,冷热源
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：空气-水系统
• 送风方式：散流器送风
• 项目地址：广东

附件详情

一、项目概要：

该项目位于广东省深圳市，由生产厂房、配套办公、宿舍、食堂和门卫等建筑及室外卸货场地、运动活动场地、广场绿化等共同组成。项目总用地面积：30767平方米，总建筑面积：88579.2平方米，其中地上建筑面积57299.6平方米，地下建筑面积31279.6平方米。总建筑高度67.05m。该资料为其中一个子项——宿舍、办公、食堂综合楼。本建筑地下三层（地下部分详见地下室子项），地上十六层，其中：一层为餐厅，二层为办公，三层为架空层，四~十六层为宿舍。本建筑高度67.05米。系一类高层综合楼、新建工程。图纸内容包含设计施工说明、设备材料表、加压送风系统示意图、排风系统示意图、空调水系统及多联机系统示意图、多联机系统计量系统示意图、空调通风平面图、空调水管平面图、空调冷媒管平面图等...

二、空调系统：

1.冷热源：采用水冷螺杆式冷水机组和变制冷剂流量多联分体空调系统...

2.风系统：1层餐厅采用薄型吊顶式风柜，新风由新风机组直接送入室内；2层办公采用风机盘管 新风，新风由新风机组直接送入室内；4~16层宿舍采用天花板内置薄型风管机 新风，新风由新风机组直接送入室内...

三、通风排烟系统：

餐厅换气次数为新风量的80%，备餐间换气次数为5次/h，公共卫生间换气次数为15次/h、宿舍卫生间的换气次数为6次/h...

一层空调通风、风管平面图

二层空调水管平面图

四~十五层通风、空调风管平面图

四~十五层通风、空调风管平面图

四~十五层空调冷媒管平面图

四~十五层空调冷媒管平面图

十六层空调通风平面图

十六层空调通风平面图

十六层空调冷媒管平面图

十六层空调冷媒管平面图

二层通风、空调风管平面图

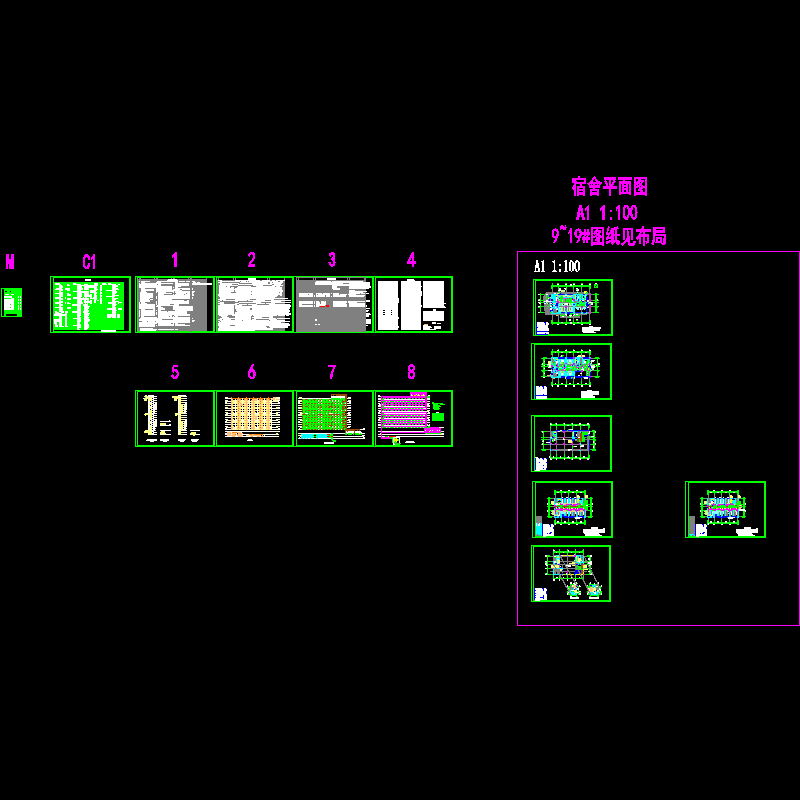

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
