大厦空调机房系统原理CAD施工图纸(螺杆式冷水机组)(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 建筑类别：商业
• 图纸设计深度：施工图
• 参考图纸：1张
• 设计内容：机房

附件详情

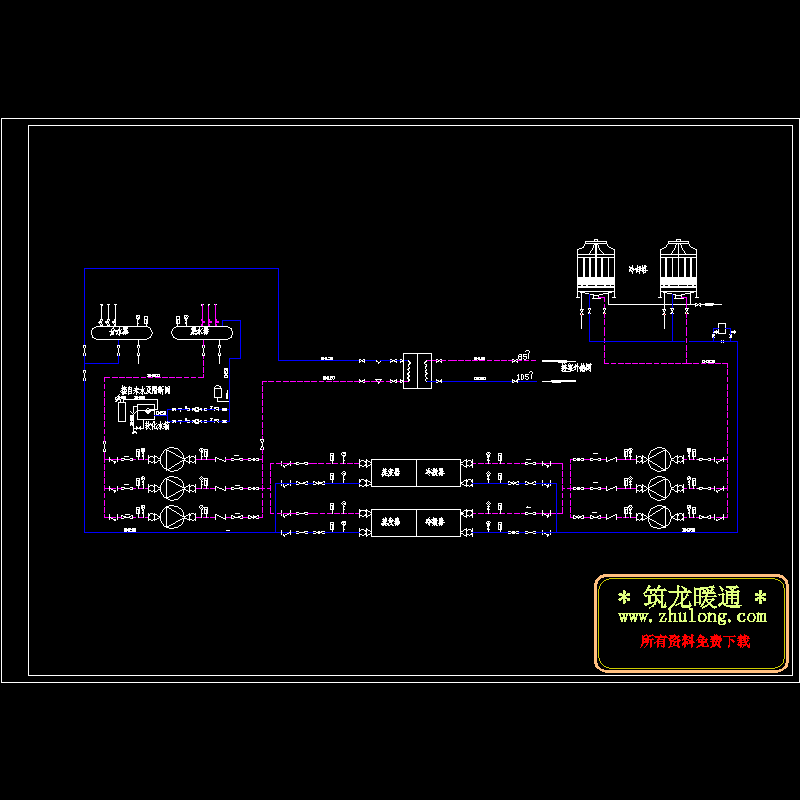

某大厦空调机房系统原理图， 空调夏季集中冷源为设于地下一层的两台螺杆式冷水机组，供回水温度为7/12℃，与其配合使用的冷水泵和冷却水泵各三台（其中各一台备用）。空调冬季集中供热的一1次热水来自城市热网，一次热水供回水温度为105/85℃，流量为30.3m3/h,供回水压差不小于6 kPa,热交换后的二次热水供回水温度为60/50℃，换热器设在地下一层，其循环泵与冷水泵共用。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
