一份商业大厦及商住楼采暖空调系统设计CAD施工图纸（给排水设计消防系统设计）(螺杆式冷水机组)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一、项目概要：
总建筑面积为40434.48平方米，塔楼屋面结构板标高为98米，属一类高层公共建筑...
二、冷热源：
热交换器热源为95 °C/70 °C热水，夏季由螺杆式冷水机组提供7--12 °C冷冻水...
三、空调系统：
1.营业厅采用全空气空调系统。
2.机房、卫生间设计风机盘管空调系统。
3.冷水系统采用同程式机械循环...

图纸共52张。

空调水系统平面图

消火栓平面图

采暖平面图

地下一层自动喷淋平面图

给排水平面详图

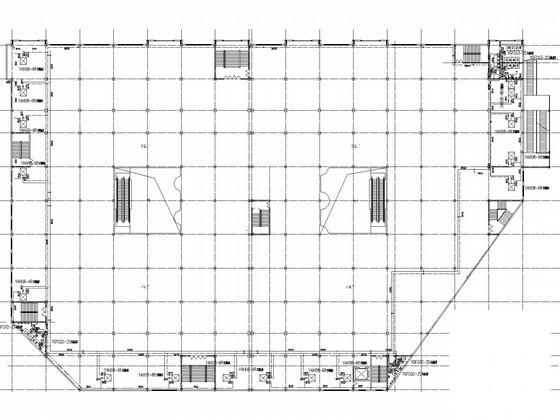

第 1 张图

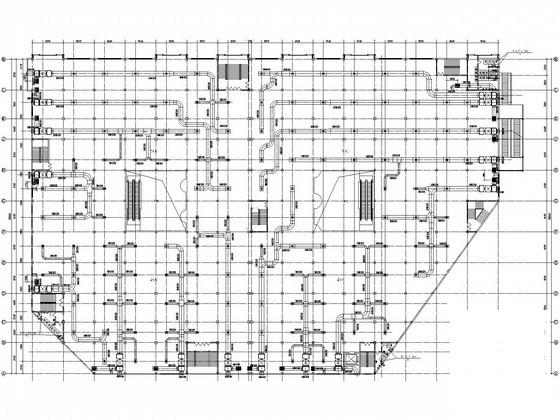

第 2 张图

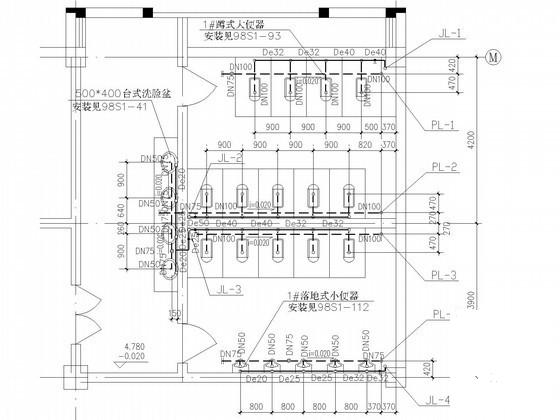

第 3 张图

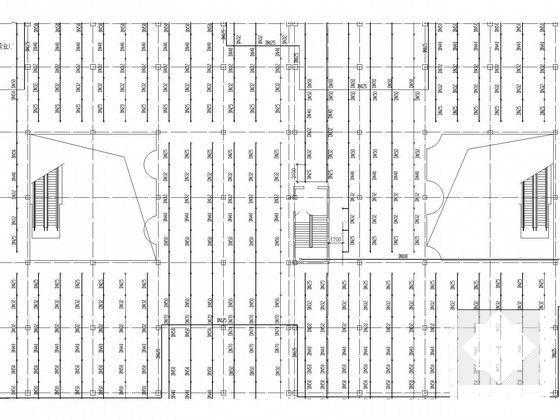

第 4 张图

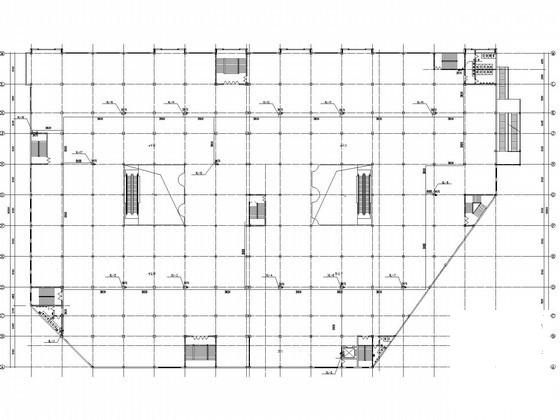

第 5 张图

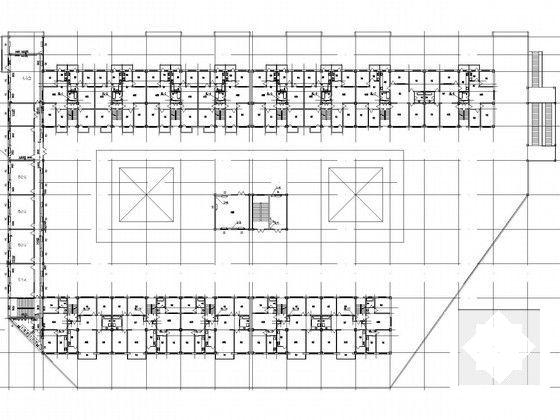

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
