多层商业建筑给排水消防系统设计施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21058.2平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 项目所在地:山东
  • 设计详细说明:有
项目概要:
工程名称:百合花园商业项目。建设地点:环城西路以西,任城大道以南,百合花园小区东南角。
建筑层数:地上7层,建筑高度:23.75m。层高为一层4.55米,二层为3.95米,三层为3.50米,总层数为五、六层的部分四~六层层高为3.8米,总层数为七层的部分四~六层层高为2.9米。室内外高差0.15米。
本项目建筑面积为21058.2平方米,其中地上建筑面积15115.1平方米,地下建筑面积5943.1平方米。建筑占地面积为3061.3平方米。设计地下机动车停车位96辆,地下非机动车停车位10辆。
建筑建筑设计结构形式为钢筋混凝土框架结构。结构安全等级为二级,设计使用年限为50年,建筑物抗震设防类别为丙类,抗震设防烈度为七度。
该项目为多层公共建筑:地上部分耐火等级为二级。地下部分耐火等级为一级。

设计内容:
给水系统、污废水系统、消火栓灭火系统、自动喷洒灭火系统、灭火器系统。


图纸展示:

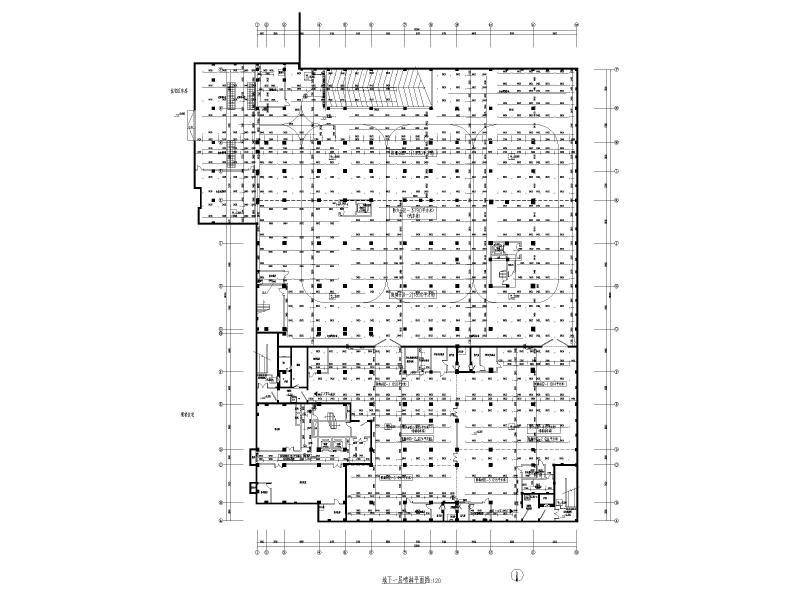

地下一层喷淋平面图

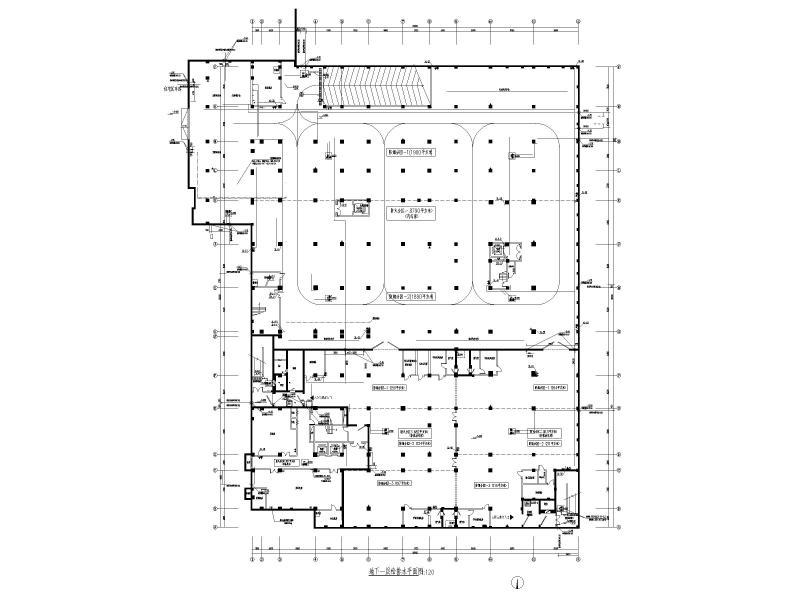

地下一层给排水平面图

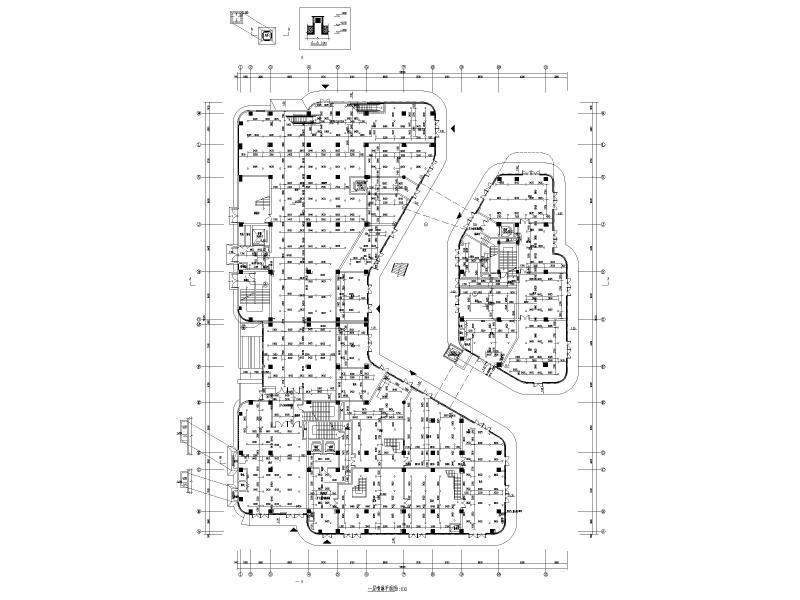

一层喷淋平面图

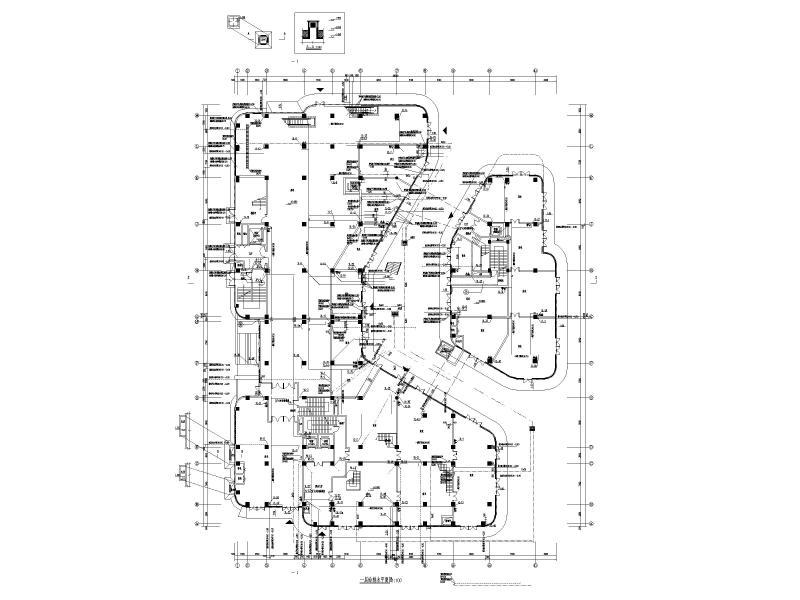

一层给排水平面图

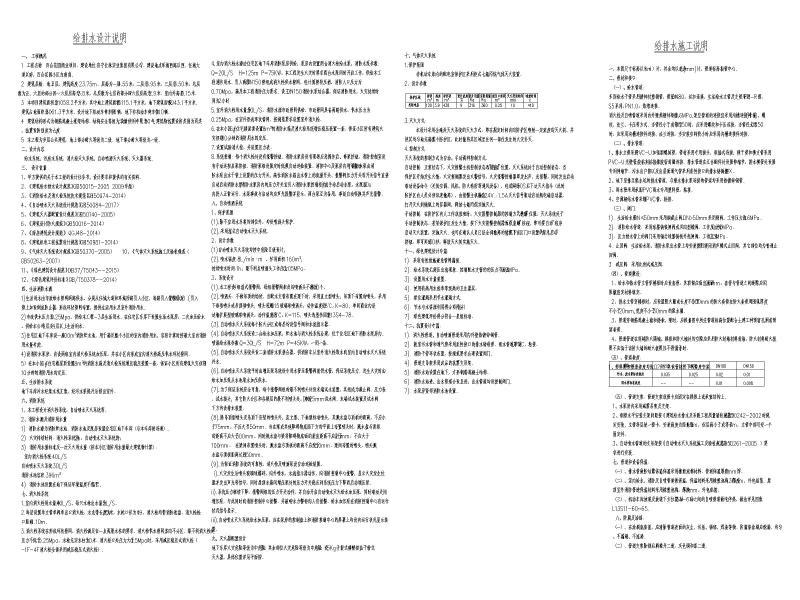

给排水设计施工说明
给排水系统图一

给排水大样图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑给排水施工设计 - 1
    建筑给排水施工设计 - 1
  • 建筑给排水施工设计 - 2
    建筑给排水施工设计 - 2
  • 建筑给排水施工设计 - 3
    建筑给排水施工设计 - 3
  • 建筑给排水施工设计 - 4
    建筑给排水施工设计 - 4
  • 建筑给排水施工设计 - 5
    建筑给排水施工设计 - 5
  • 建筑给排水施工设计 - 6
    建筑给排水施工设计 - 6
  • 建筑给排水施工设计 - 7
    建筑给排水施工设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
