3层别墅建筑群给排水设计CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统
• 供水方式：市政供水,无负压供水
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 大样节点：卫生间
• 项目所在地：广东

附件详情

• 给排水设计说明
• -2.150标高给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 屋顶给排水平面图
• 给水系统图
• 污水系统图
• 雨水系统图
• 冷凝水系统图
• 卫生间大样图

附件详情

该项目位于广东，是一别墅群给排水项目，共包含：2#、3#、4#、5#、10#、15#、21#、27#、34#住宅，全部为三层小洋房，属二类多层居住建筑。
设计范围：给水系统、排水系统、雨水系统、消火栓系统；
，共计8张图纸；

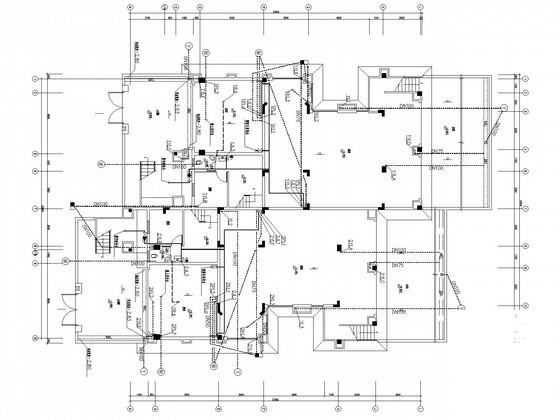

一层给排水平面图

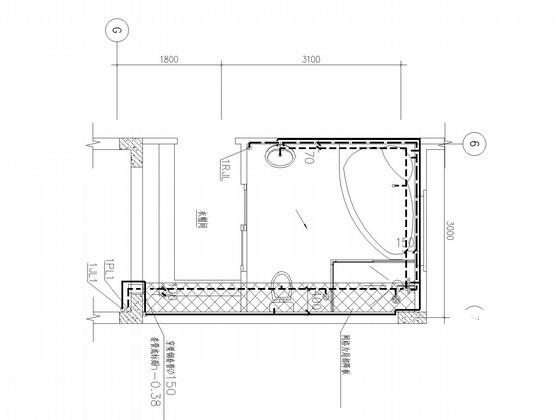

卫生间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 08:57:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
