一份多层别墅给排水设计CAD施工方案图纸

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 地上层数：3层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓,灭火器

附件详情

本图只适合天正软件打开，如没有，可在筑龙网免费下载。
三层别墅
设计范围：该资料范围为别墅楼内的生活给水、污废水系统。
该项目设有生活给水系统、生活污、废水系统.
别墅内生活给水均由市政直接供水，供水水压为0.3MPa。
别墅生活冷水的最高日用水量为8.4m3/d,最大时用水量为0.77m3/d。
热水系统不分区，由小区地热温泉集中供给。供水温度57℃。
该项目污、废水采用合流制。室外地平以上污废水重力自流排入室外污水管，室外地平以下污废水采用潜水排污泵提升至室外污水管。污水经污水处理站集中处理后，排入河道。
本建筑室外消防用水量为20L/s，室外消火栓布置详见给排水总图。
该资料屋面雨水采用外排系统排至室外散水，详见建筑平面图。
灭火器配置按照中危险级别设置，每处配置磷酸铵盐（MFA4（4Kg））每处2具，放置位置见平面图。

邯郸某多层别墅给排水设计施工图

邯郸某多层别墅给排水设计施工图

第 1 张图

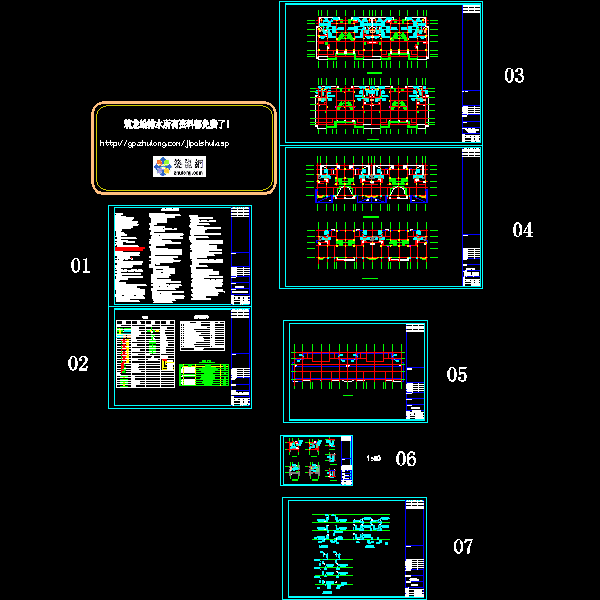

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-21 20:44:24上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
