一份多层办公大楼采暖给排水设计CAD图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：3731.76平方米
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计内容：采暖,其它
• 采暖系统：散热器供暖,热水辐射
• 项目所在地：新疆

附件详情

• 设计说明
• 主要设备表
• 采暖平面图
• 采暖管道平面图
• 给排水平面图

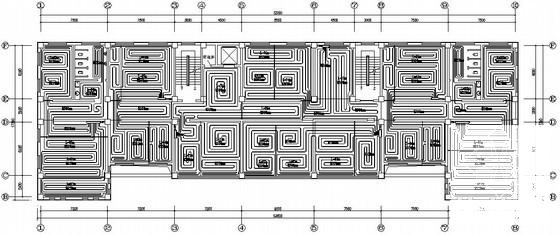

• 地暖盘管平面图
• 采暖系统图
• 给排水系统图
• 大样图

附件详情

该项目为新疆某多层办公大楼。总建筑面积为3731.76平米，建筑高度为22.82米，地上4层，局部5层。本图设计范围为室内采暖给排水系统；涵盖散热器采暖、低温热水地板辐射采暖、生活用水、消火栓给水等系统设计。
本建筑采暖总热负荷为194122w，采暖面积热指标为43W/m2，采暖系统最大控制阻力为11.25KPa（不含热表）。低温地板辐射采暖，采暖热媒为50/40℃低温热水，热源由换热站供给。楼梯间采用散热器采暖，散热器选用型号为:GLZⅡ-600防腐柱翼型钢铝型散热器,每片散热量119W(Δt=64.5℃)，每组散热器设φ６手动放气阀一个。管材与连接:采暖干、立管、分水器前明装支管均采用热镀锌钢管，丝接。地板辐射采暖加热盘管选用PEX交联聚乙烯管,使用等级为4级，工作压力：0.60MPa。
图纸共16张。

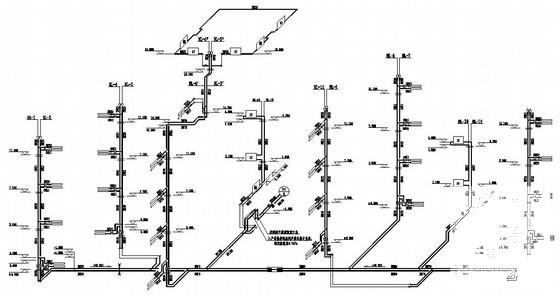

采暖系统图

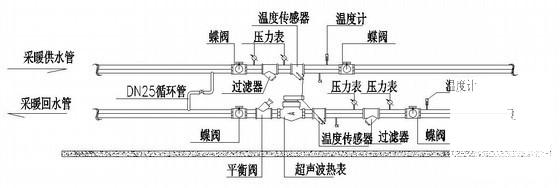

采暖入户详图

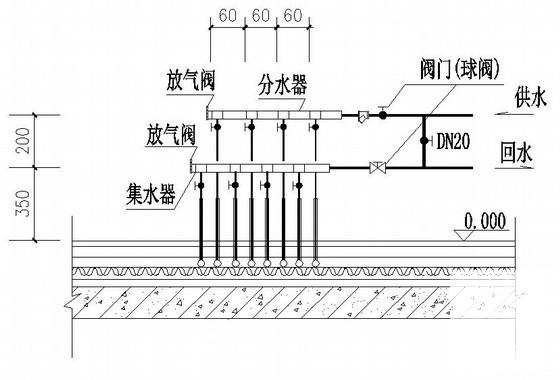

分集水器大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
