多层大楼建筑给排水CAD图纸

附件详情

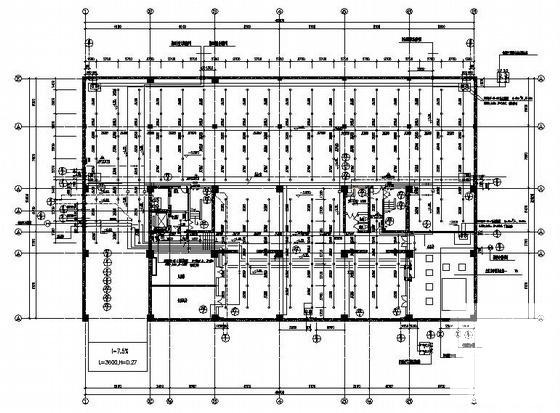

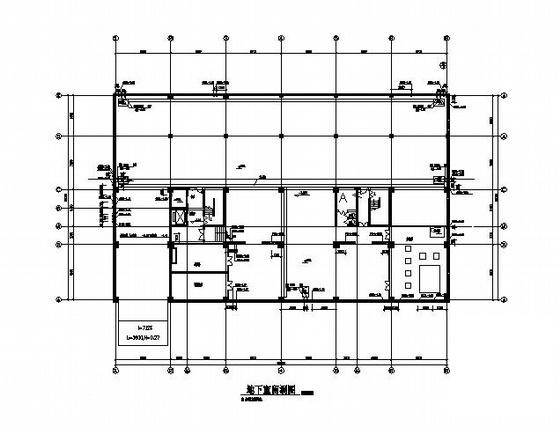

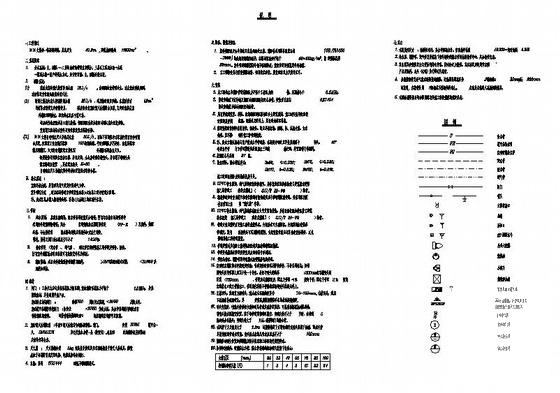

某多层大楼建筑给排水图纸，内容包括给水系统、消火栓 消防系统 、自动喷水灭火系统、排水系统详图.
给水水源和系统：
为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。
室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。
其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。
消火栓消防用水量：
室内消火栓消防用水量：20升/秒
室外消火栓消防用水量：20升/秒
排水系统：
室内采用污、废水合流系统，设主通气立管和环形通气管。室外采用雨、污水分流系统。厨房污水经二级隔油、地面冲洗排水经沉砂隔油后接入总体污水管，与其它污、废水汇合，经格栅井处理后，排入云山路市政污水管网，送城市污水处理厂处理。
总体雨水管道接入云山路市政雨水管网，设计重现期按5年考虑。
