一份3层别墅装饰电气CAD施工图纸（普通多层建筑）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑设计面积：200平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统

附件详情

该项目为某别墅电气施工，建筑面积为200余平米，共三层，属普通多层建筑。设计范围包括：电力配电系统、 照明系统 、 防雷接地 系统、电话通信系统等。

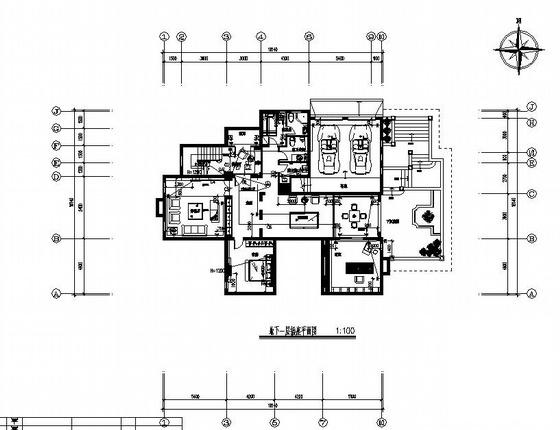

第 1 张图

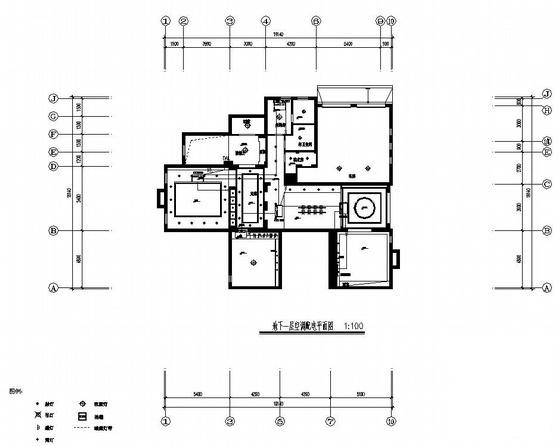

第 2 张图

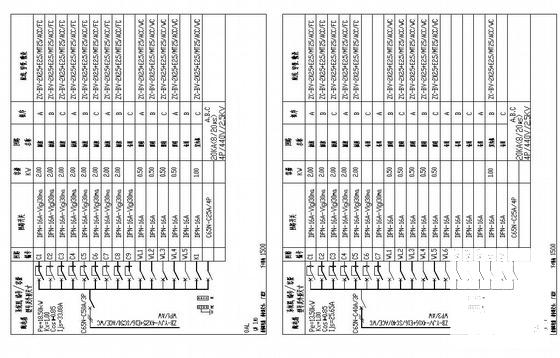

第 3 张图

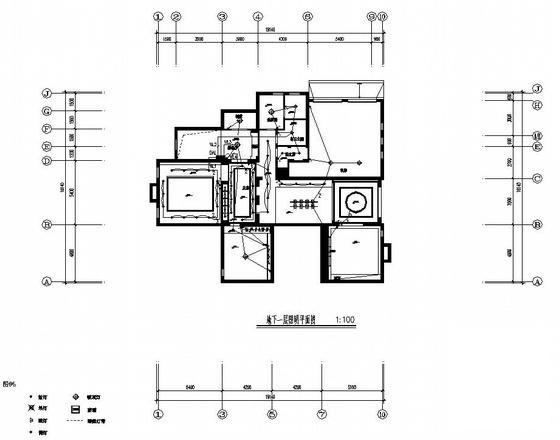

第 4 张图
