一份多层住宅楼给排水CAD施工方案图纸(自动喷水灭火系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：7层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 排水技术：压力排水,虹吸雨水（满管）
• 雨水重现期：20年
• 消火栓用水量室内(L/S)：30
• 大样节点：卫生间

附件详情

• 设计说明
• 给水系统原理图
• 消火栓系统原理图
• 自动喷淋系统原理图
• 排水系统原理图一
• 排水系统原理图二
• 虹吸雨水系统原理图
• 卫生间给水排水大样图
• 水泵房 水池
• 水泵房 水池剖面图一
• 水泵房 水池剖面图二
• 地下室给水排水平面图
• 地下室自动喷淋平面图
• 给水排水平面图
• 自动喷淋平面图

附件详情

该附件为多层住宅楼给排水施工图纸。设计内容包括室内给水系统、室内消火栓给水系统、污废水系统、自动喷水灭火系统、室内雨水排水系统。该工程给水系统采用下行上给式，市政管网压力为0.15MPa。室内消火栓用水量为30L/S，室内消火栓给水管网上下连成环状管网。消火栓给水泵设在地下室，消火栓给水泵两台，互为备用。屋面雨水采用虹吸式雨水斗，屋面雨水采用压力流排水，雨水经雨水斗和室内雨水管排至室外雨水管道。(设计重现期为20a)
共26张图纸

地下室给水排水平面图

水泵房 水池平面布置图

自动喷淋系统原理图

剖面图

排水系统原理图二

第 1 张图

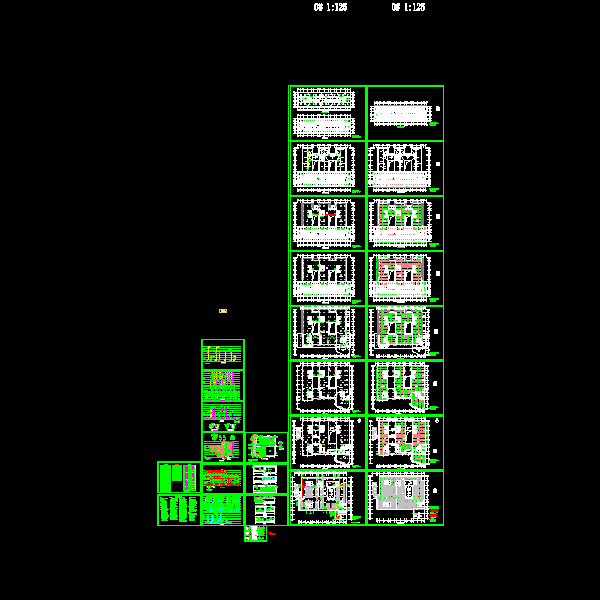

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
