一份18层住宅楼给排水设计CAD图纸(自动喷水灭火系统)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：13张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

该项目设有生活给水系统， 生活污水系统，消火栓给水系统， 自动喷水灭火系统。 给水系统分二个区; 地下~九层为低区，由小区低区给水管网提供。十~十八层为高区，由小区中区给水管网提供.住宅生活热水由住户自行设置热水器供应热水。该项目污 废水采用合流制.室内0.000以上污废水重力自流排入室外污水管.消火栓系统分为二个区:地下~十二层为低区，由小区高区消火栓管道减压至0.65MPa后供给，十二层以上为高区，由小区高区消火栓管道供给.。地下室走道设置了自动喷淋灭火系统。

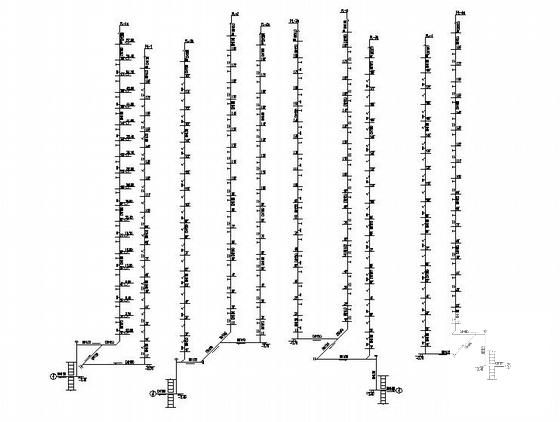

给水喷淋管道系统图

排水管道系统图

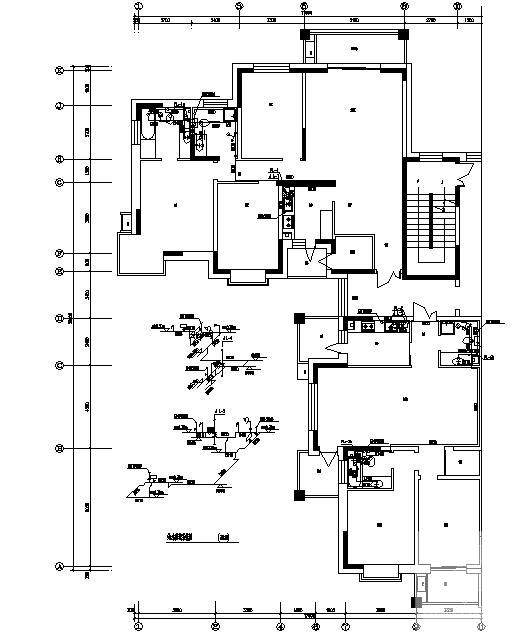

标准户型放大图

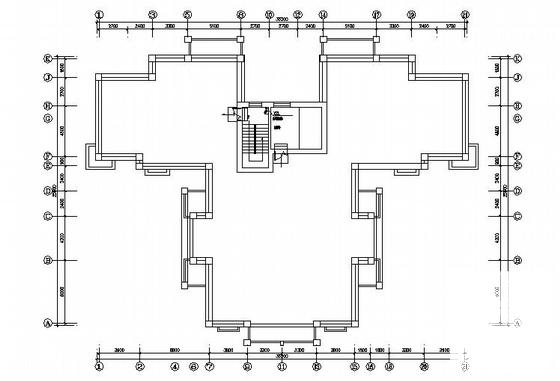

第 1 张图

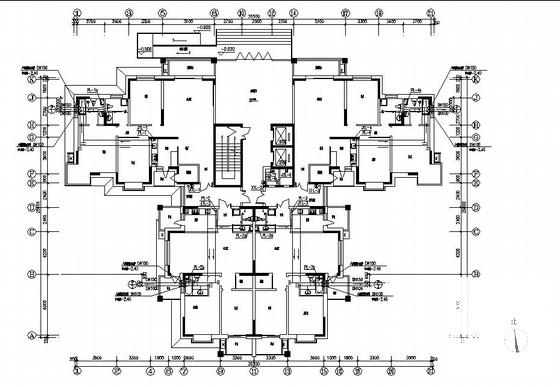

第 2 张图
