酒店别墅建筑给排水施工CAD图纸

项目概要：

秀山县川河盖景区星空酒店建设工程位于重庆市秀山县涌洞乡楠木村、川河村范围内。项目实际占地面积为59656.28m2，总建筑面积为9262.48m2，包括1栋一层的餐饮中心、1栋二层的木屋娱乐中心、1栋一层的公厕、51栋一层木屋双拼别墅、8栋一层木屋一房一厅别墅，2栋双层木屋独栋别墅。一期新增一栋一层职工宿舍、一栋一层仓库及一栋一层洗衣房。最高建筑高度为14.4m，耐火等级为三级。

设计范围：

1、该资料范围包括红线以内的给水排水及消防给水等管道系统及小型给水排水构筑物。

2、室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污（雨）水检查井之间的管道由市政有关部门负责设计。

系统设计：

该项目设有生活给水系统、生活污废水系统、热水系统、雨水系统、灭火器等。

图纸展示：

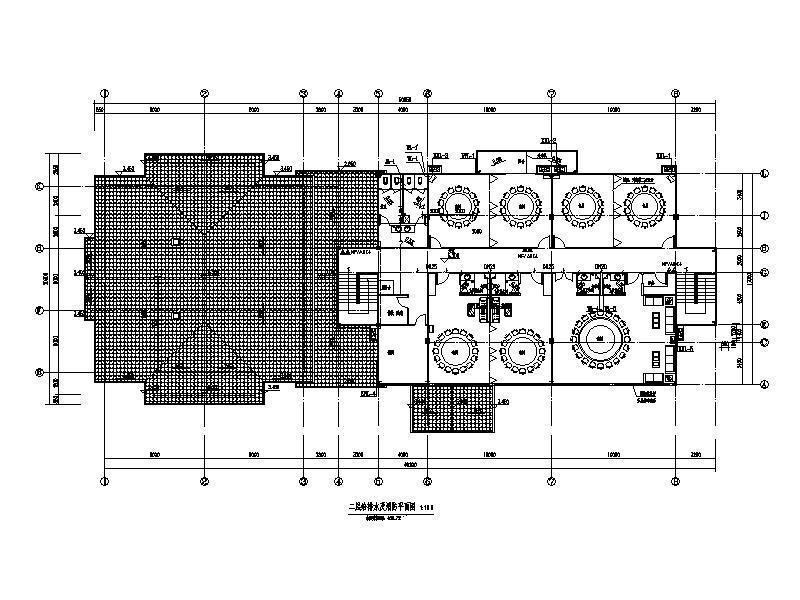

餐饮中心二层给排水及消防平面图

餐饮中心一层给排水及消防平面图

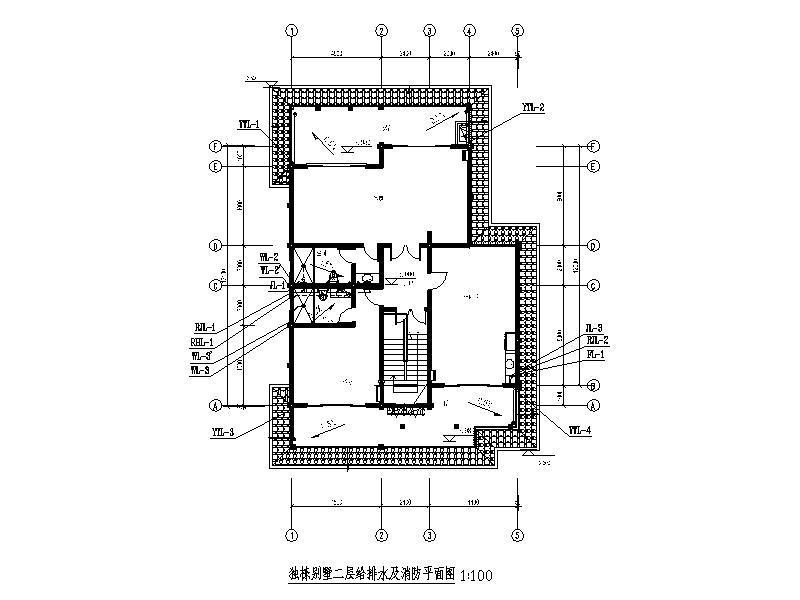

独栋别墅二层给排水及消防平面图

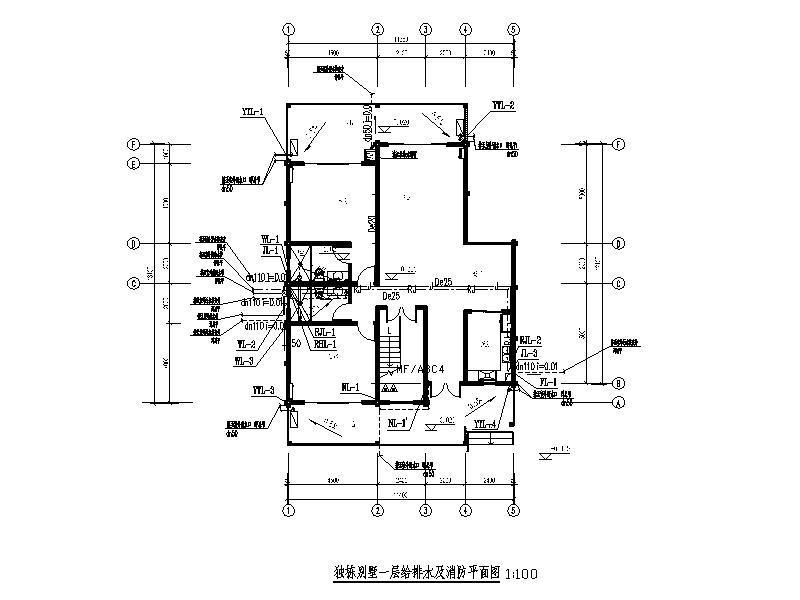

独栋别墅一层给排水及消防平面图

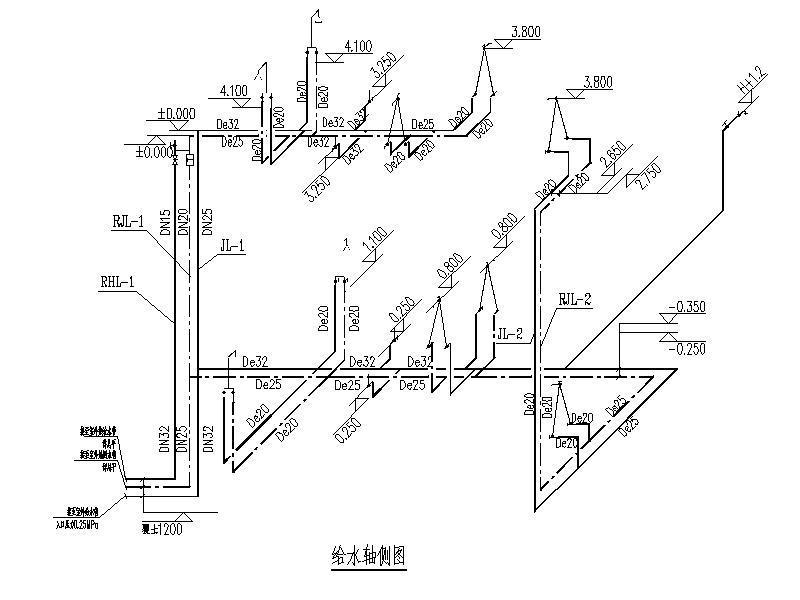

给水轴侧图

空调水、雨水系统图

卫生间大样
