两层别墅给排水设计CAD施工图纸.dwg

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

出图日期：2002年5月 　　1.本图为xxxxxxxx别墅A室内给排水施工图,共 4 张; 　　2.图中尺寸单位：高程以米计，其余以毫米计。 　　3.管材与连接：给水冷水管采用钢塑复合给水管（普通）及专用配件连接。 　　给水热水管采用钢塑复合给水管（耐高温）及专用配件连接。 　　排水管采用 UPVC 排水管（立管使用空壁螺旋消音管，横管使用普通管)及相应配件，粘接。

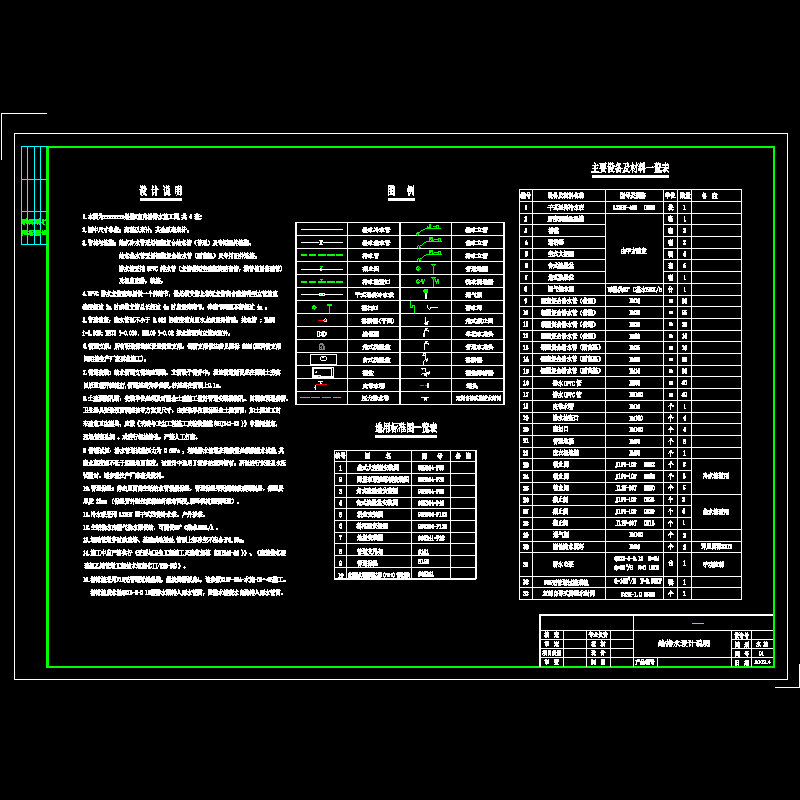

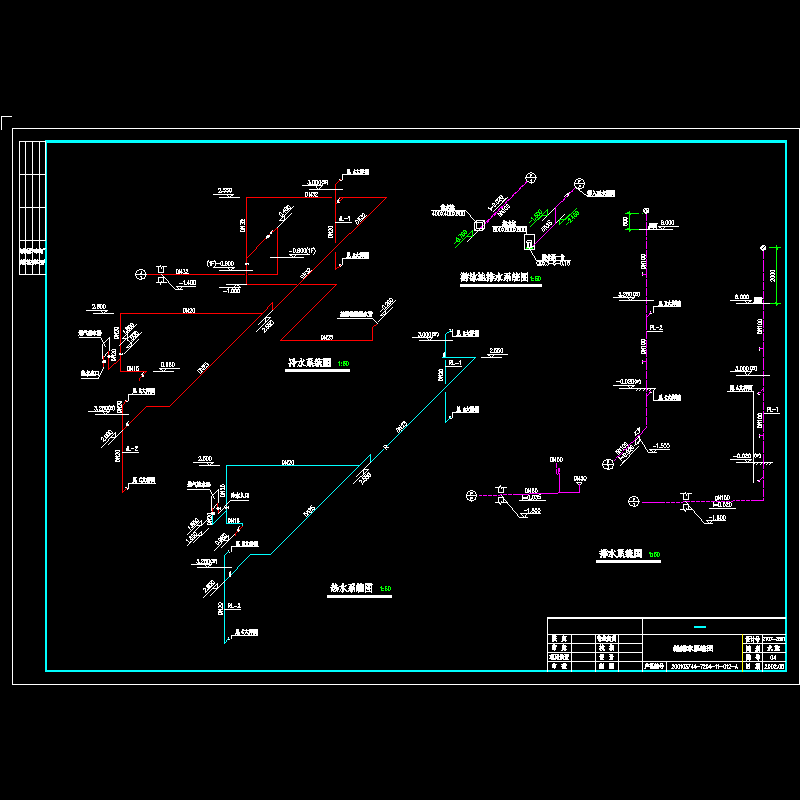

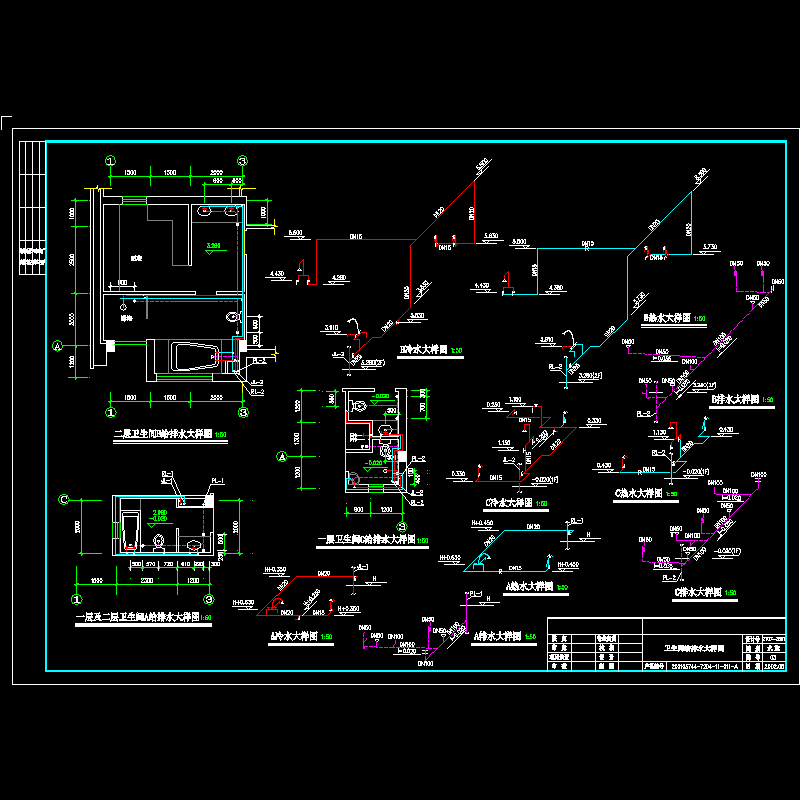

2107-2501-水施-04.dwg

2107-2501-水施-01.dwg

2107-2501-水施-02.dwg

2107-2501-水施-03.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
