两层简约式别墅电气设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑设计面积：424.71平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 节点大样： 防雷接地
• 负荷等级：三级
• 防雷等级：第三类
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 1、 电气设计 说明
• 2、 配电箱系统 图
• 3、照明电气平面图
• 4、防雷接地平面图

附件详情

该附件是[湖南]某两层简约式别墅电气施工图纸，总建筑424.71平方米，高9.9米，属三类建筑。
电气设计包含配电系统设计、插座动力系统设计、照明灯具布置、防雷接地系统设计等。

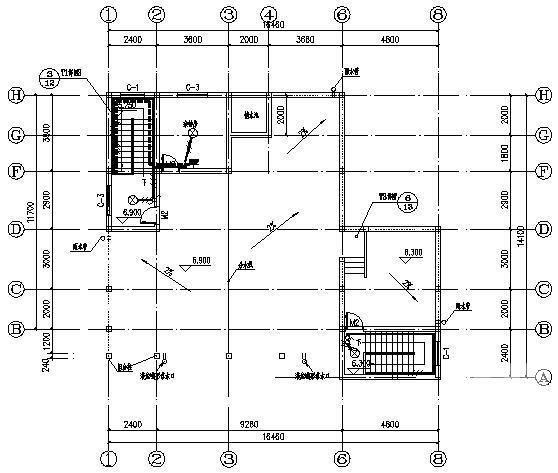

第 1 张图

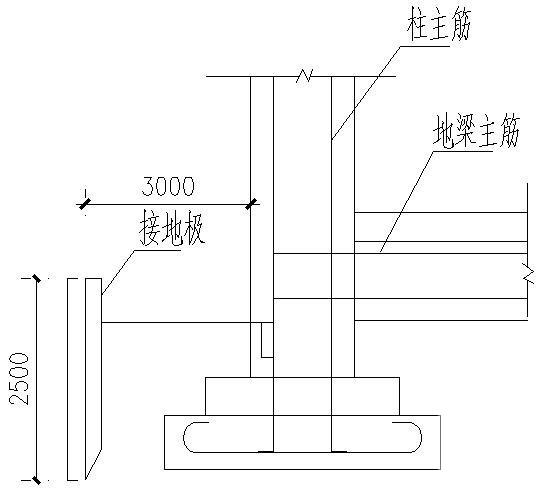

第 2 张图

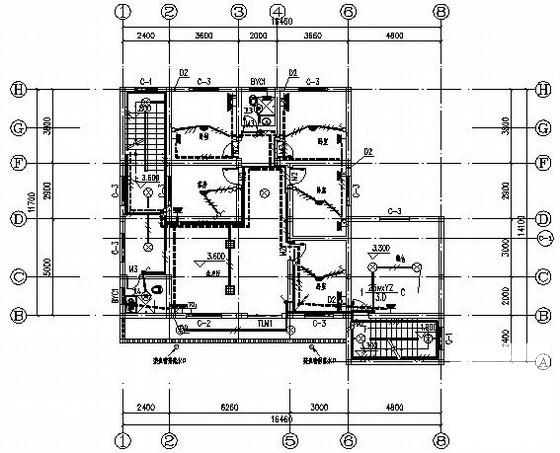

第 3 张图

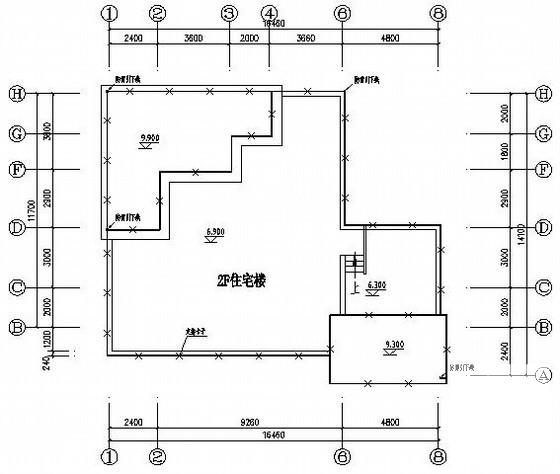

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-20 09:18:16上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
