两层会所电气设计CAD施工图纸.dwg

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

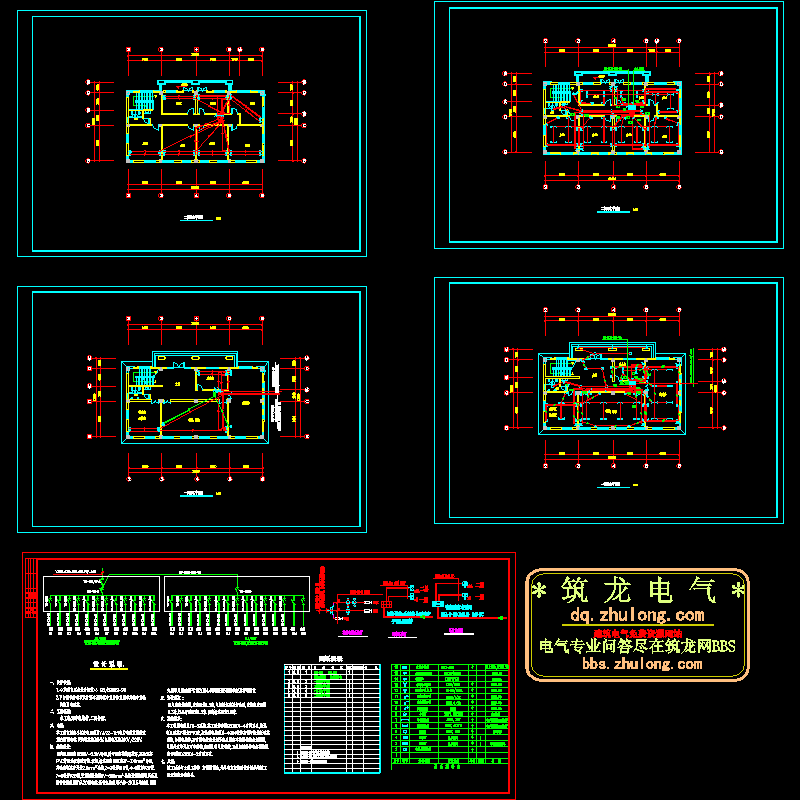

附件详情 某会所电气施工图，共5张图纸。包括电气说明，配电系统图，照明弱点平面图等。 　　该项目为砖混结构,二层会所. 　　该项目电源由小区变电所采用YJV22-1kV电力电缆直埋引至室内总配电箱,安装容量为36kW,电源电压为380V/220V. 室内配电线路均为BV-0.5kV导线,除干线穿钢管暗敷外,其余均穿PVC管沿地板墙壁暗敷.空调,插座回路均选用BV-3X4mm
