广场商业建筑给排水设计CAD施工图纸（市政供水）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 出图日期：2010
• 建筑设计面积：13900平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

1、该项目总占地面积约为0.60万平方米，总建筑面积约为1.39万平方米，地上建筑面积为13503平方米，由A、B、C、D共五栋新建建筑及一栋保留建筑组成，其中A、B栋为多层商业楼；C栋为七层共二类商业楼(建筑高度H＝27.450)；D-1、D-2栋为二层商铺。故该项目按多二类商业楼(最不利栋建筑)进行设计。

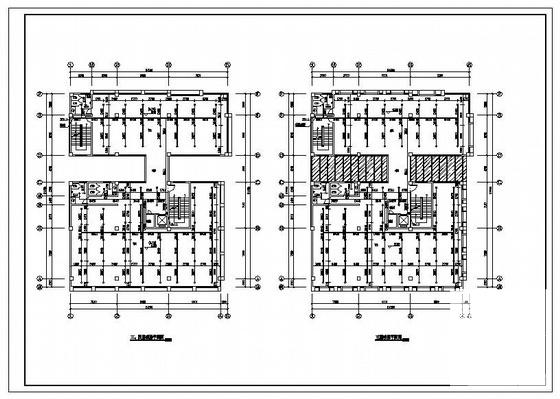

第 1 张图

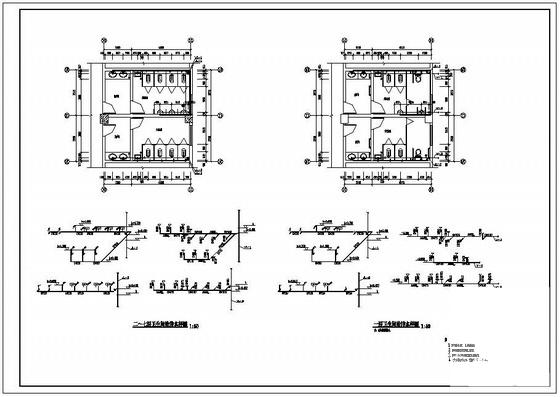

第 2 张图

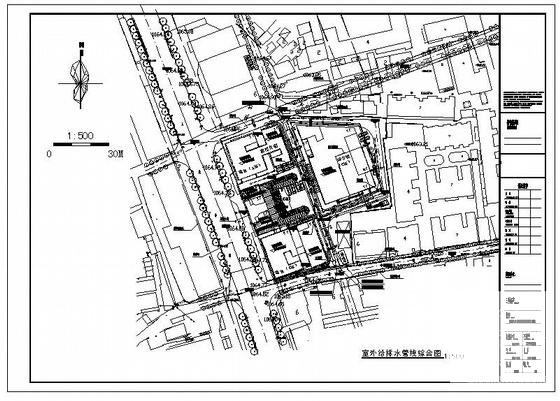

第 3 张图

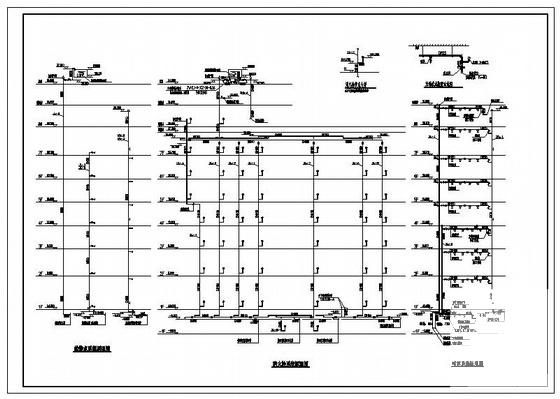

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
