50层商业大厦空调设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:134000平方米
  • 建筑地上层数:53层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:67张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 节点大样:管道支吊架
  • 项目所在地:广东

附件详情

  • 设计说明
  • 图例
  • 裙房空调水系统原理图
  • VRV空调系统原理图
  • 通风(进、排风)系统原理图
  • 消防排烟及防烟系统原理图
  • 空调配管平面图
  • 空调水管平面图
  • 空调风管平面图
  • 通风、防排烟系统平面图
  • 地下室空调制冷机房平面图
  • 制冷机房剖面图
  • 材料表

附件详情

一、项目概要:该项目为超高层建筑物,总建筑面积134081.38平方米,地下共三层,主要作车库和设备用房等用途,地下第三层战时兼作人防地下室用途.地上1-3层裙房为商业用途, 4层为屋面花园,5-53层办公用途(其中17.32.47层为避难层)。
二、设计内容:全楼空调,通风及防排烟设计以及人防地下室通风设计。
1. 层裙房空调采用半集中空调系统.空调主机选用两台螺杆式冷水机组, 配套设置三台冷冻循环水泵,空调系统采用风机盘管+新风方式。空调系统冷冻水采用变水量运行
5层以上办公部分空调采用VRV超级变频空调系统......
2. 通风系统设计:
地下各层车库均设计机械进,排风(烟)系统.仅地下一层第一防火分区部分不设机械......
大厦两个中庭均设机械排烟系统,排烟风机安装于中庭上部......

,图纸共67张。











以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

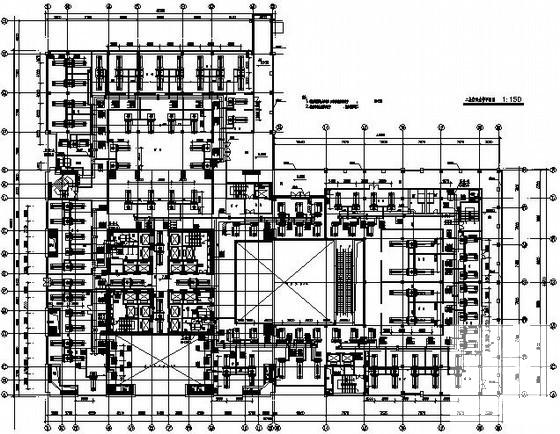

  • 空调设计图纸 - 1
    空调设计图纸 - 1

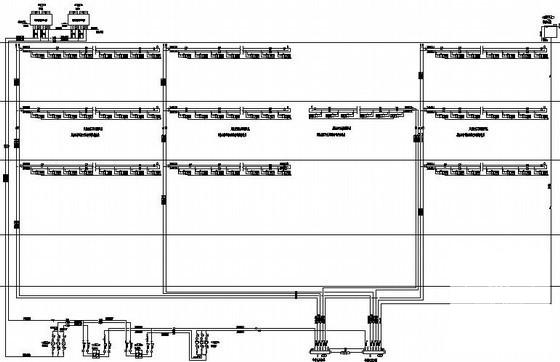

  • 空调设计图纸 - 2
    空调设计图纸 - 2

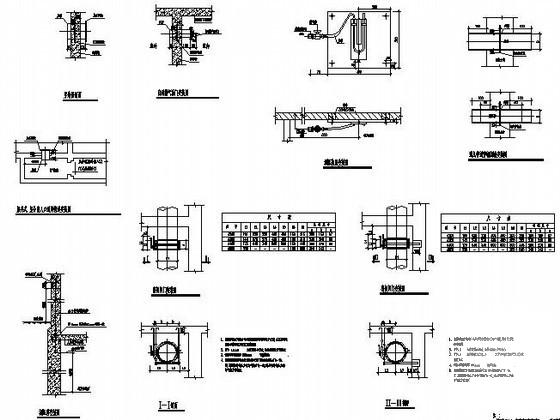

  • 空调设计图纸 - 3
    空调设计图纸 - 3

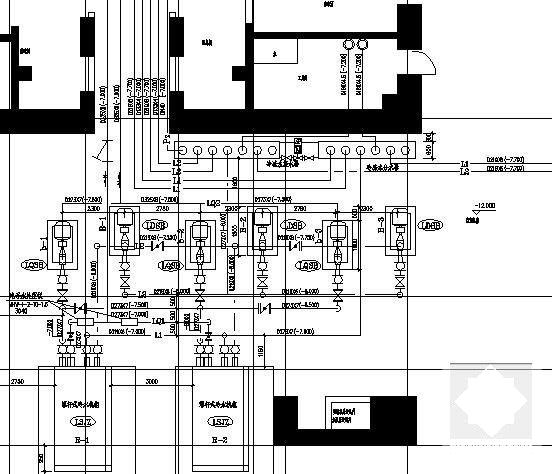

  • 空调设计图纸 - 4
    空调设计图纸 - 4
  • 空调设计图纸 - 5
    空调设计图纸 - 5
  • 空调设计图纸 - 6
    空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
