该资料为深圳某核心筒状大厦空调，排烟，人防全套图纸。此大厦是一栋集地下车库、沃尔玛、甲方商业和办公的综合楼。其中地下三、四层为车库，地下一、二层为沃尔玛，一、二层为甲方商业，三层为裙房屋面及塔楼架空，四~二十二层为办公。

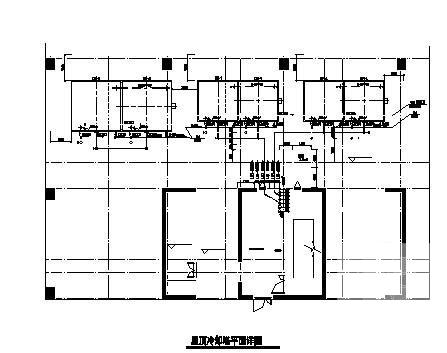

沃尔玛商业设计一套独立的集中供冷系统，主机采用2台制冷量为1047KW的水冷螺杆式冷水机组，甲方商业设计一套独立的集中供冷系统，主机采用2台制冷量为598KW的水冷螺杆式冷水机组，4~11层办公部分设计一套独立的集中供冷系统，主机采用2台制冷量为598KW的水冷螺杆式冷水机组。

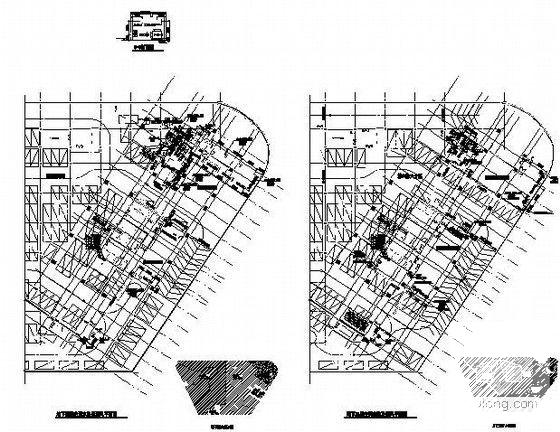

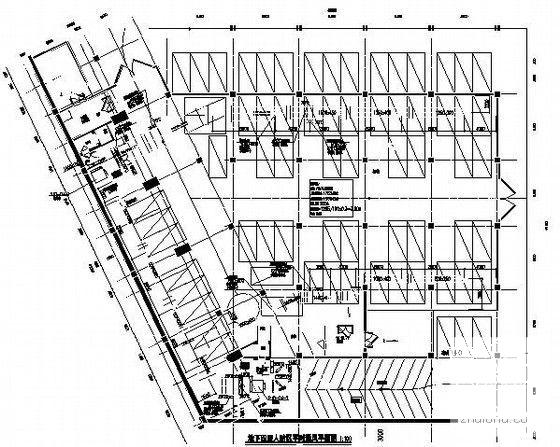

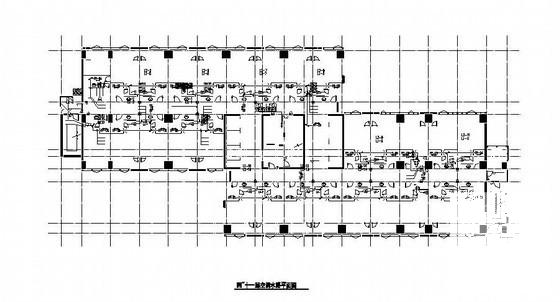

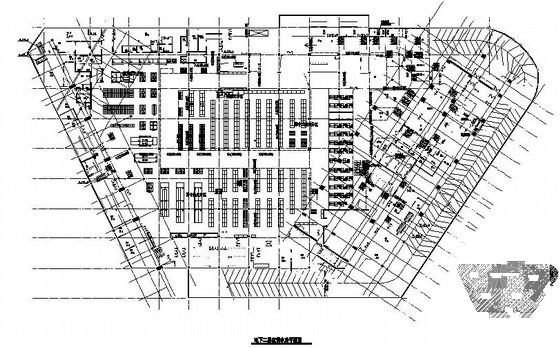

该项目空调水系统采用两管制系统，冷冻水系统采用一次泵变流量系统；风系统为沃尔玛商场及甲方商场均采用定风量（变水量）的低速全空气系统，沃尔玛商业租赁区、收存货区，办公大堂等大空间采用吊顶式空气处理机组（回风工况），气流组织为上送上回。办公室采用风机盘管加新风系统，新风机组采用吊顶式空气处理机组（新风工况），气流组织为上送上回方式，地下室汽车库平时通风系统与火灾时机械排烟系统合用设置；设备用房平时通风系统与火灾时机械排烟系统考虑合用；水泵房设平时通风系统，不设排烟系统。
排烟系统：柴油发电机房及电气用房采用气体灭火方式火灾时气体灭火启动，同时由消控中心自动关闭风机及风管上的防烟防火阀。火灾后开启防烟防火阀（手动复位）并开启风机以排除剩余烟气，商场设机械排风系统，按照划防烟分区的方式，排烟量以最大的防烟分区面积x120m…/h选取。沃尔玛-2层商场采用空调系统补风，补风量不小于排烟量的50%；沃尔玛-1层商场及甲方商场采用自然补风，4~22层内走道设置1套机械排烟系统，排烟风机设置于屋面层，每层排烟竖井上设置多叶排烟口。
