14层大厦空调通风施工CAD图纸
- 建筑类别：办公,商业
- 建筑高度类型：高层建筑
- 地上层数：14层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：41张
- 设计内容：空调,通风,采暖,防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 采暖系统：散热器供暖
附件详情
该项目为高层宾馆,框架结构, 地上十四层, 地下一层为汽车停车场.建筑总高度57.9m,主体高度47.4m.地下室设制冷机房.采用水冷式螺杆压缩式冷水机组，冬季空调采用锅炉房蒸汽热源
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

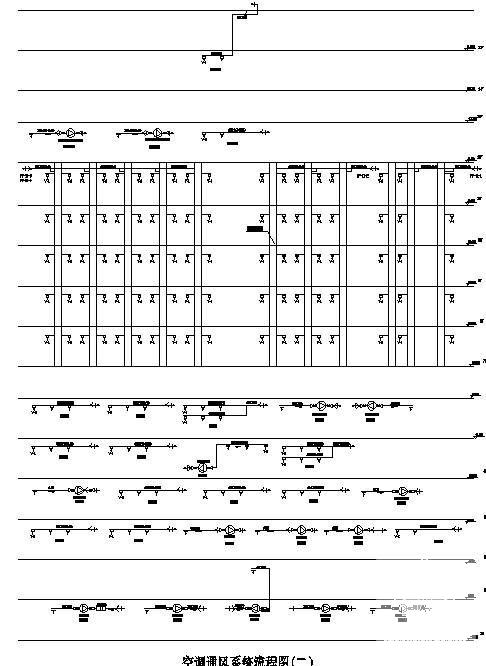

第 1 张图 -

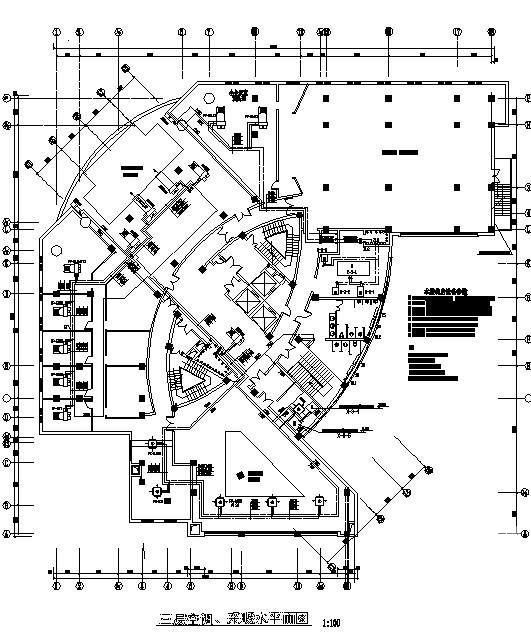

第 2 张图 -

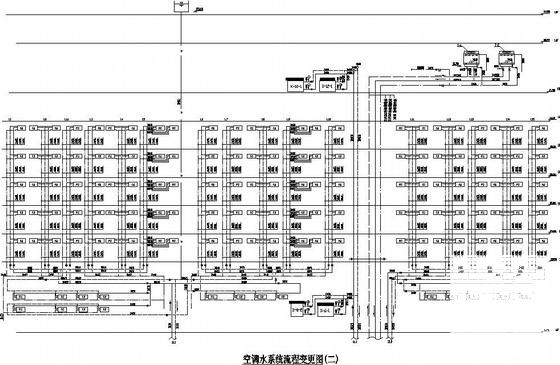

第 3 张图 -

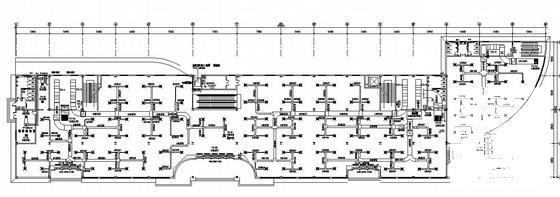

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.69 MB
- 收藏次数：0
-
文件名称：
附件-995858988677000565807.rar
