48836平米28层大厦空调通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:48836平方米
  • 建筑地上层数:28层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计内容:空调,通风,采暖,防排烟,人防,其它
  • 冷热源:市政热网,空气源热泵,空气调节器
  • 空调系统:制冷剂系统
  • 采暖系统:热水辐射
  • 项目所在地:河北

附件详情

本建筑为一类高层建筑,地下为三层、地上为二十八层,总建筑面积48836m2,总高度100m。地下一、二、三为机动车停车库及部分设备用房(其中地下三层的部分面积在战时做为二等人员掩蔽所使用),一~四层为商务、餐饮等公共用房,五层为设备及管道层,六层为客房,七~二十二层为小型办公,二十三~二十八层为办公。
热源由市政热网供给80°C/55°C一次热水,经设在5层的换热站交换出二次热水分别供给采暖系统及空调系统。空调系统的二次水温度为60°C/50°C,热负荷为1053KW;采暖系统的二次热水温度为50°C/40°C,热负荷为1859KW。本建筑总热负荷为2912KW,热指标为59W/m2。该资料包含设计施工说明,空调通风平面图,空调水系统原理图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

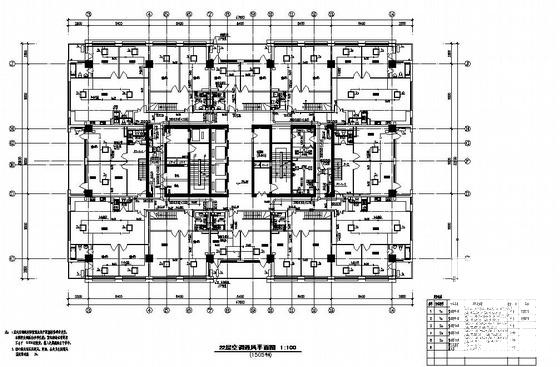

  • 通风空调施工图 - 1
    通风空调施工图 - 1

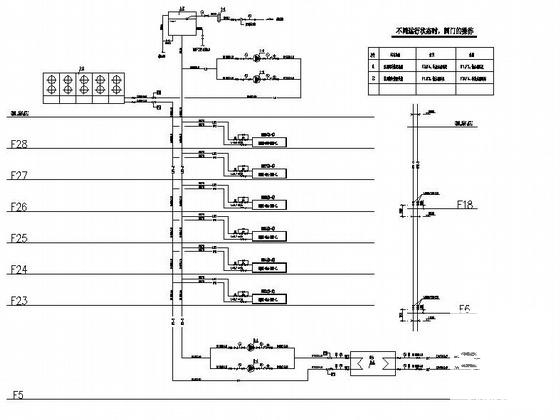

  • 通风空调施工图 - 2
    通风空调施工图 - 2

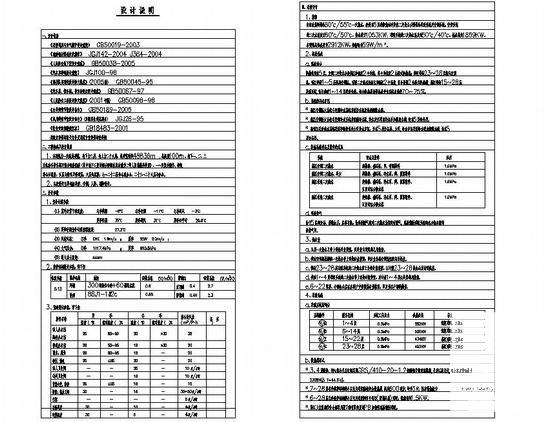

  • 通风空调施工图 - 3
    通风空调施工图 - 3

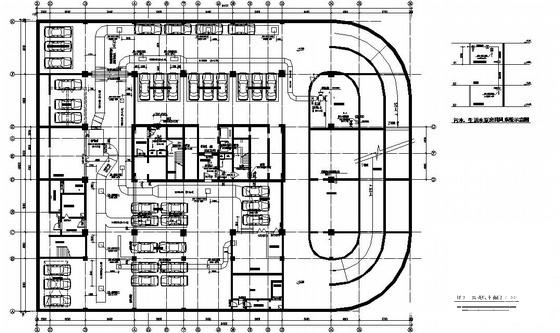

  • 通风空调施工图 - 4
    通风空调施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
