该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

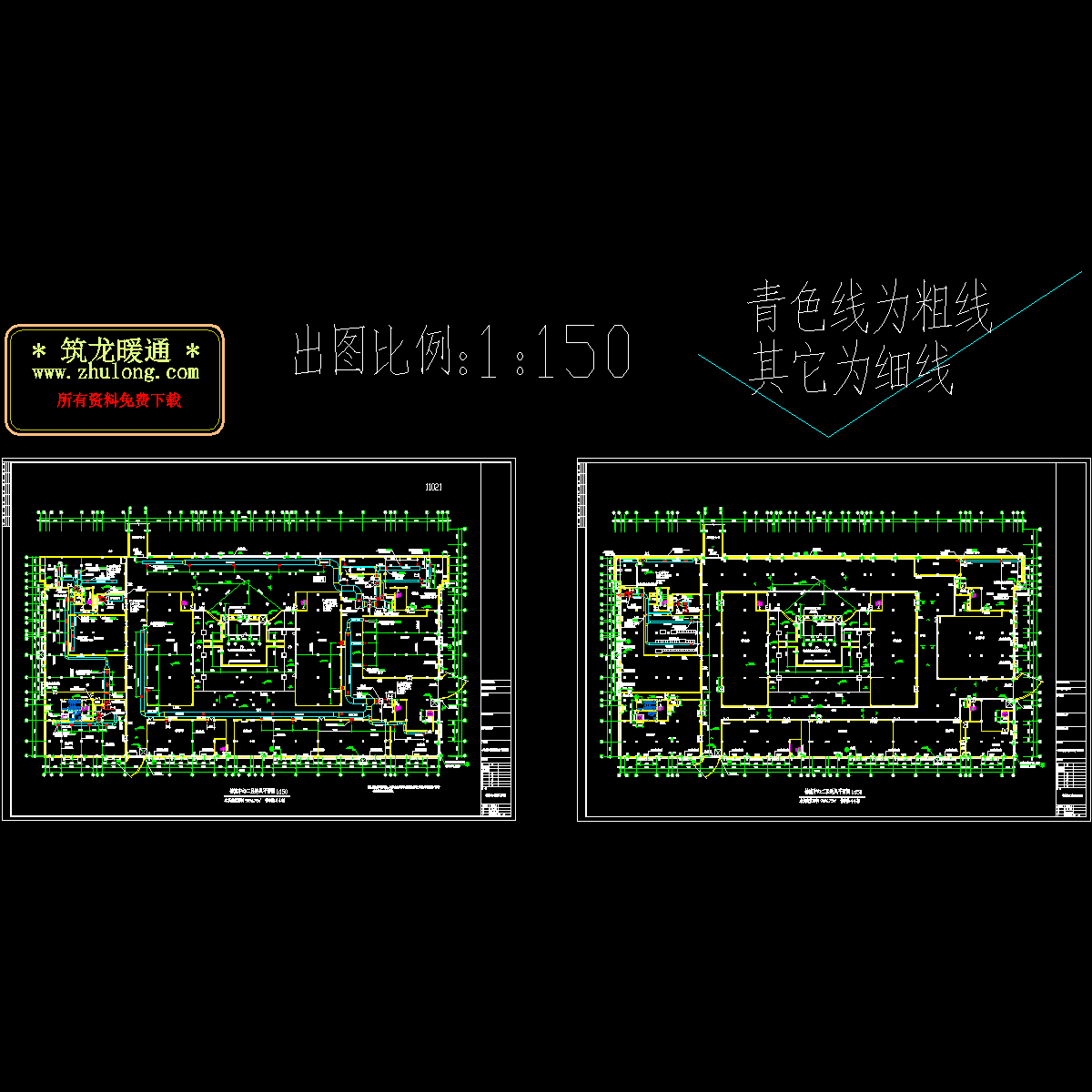

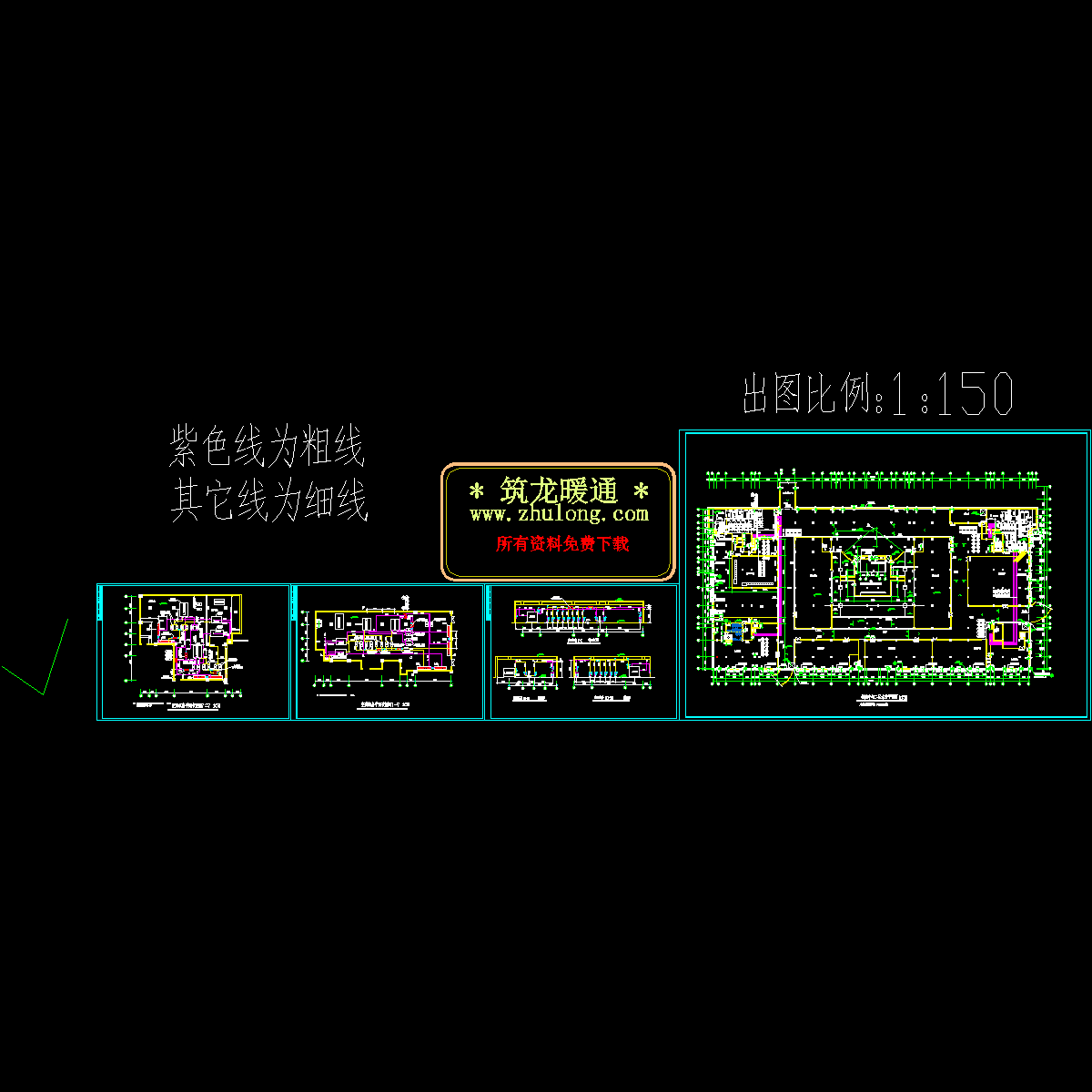

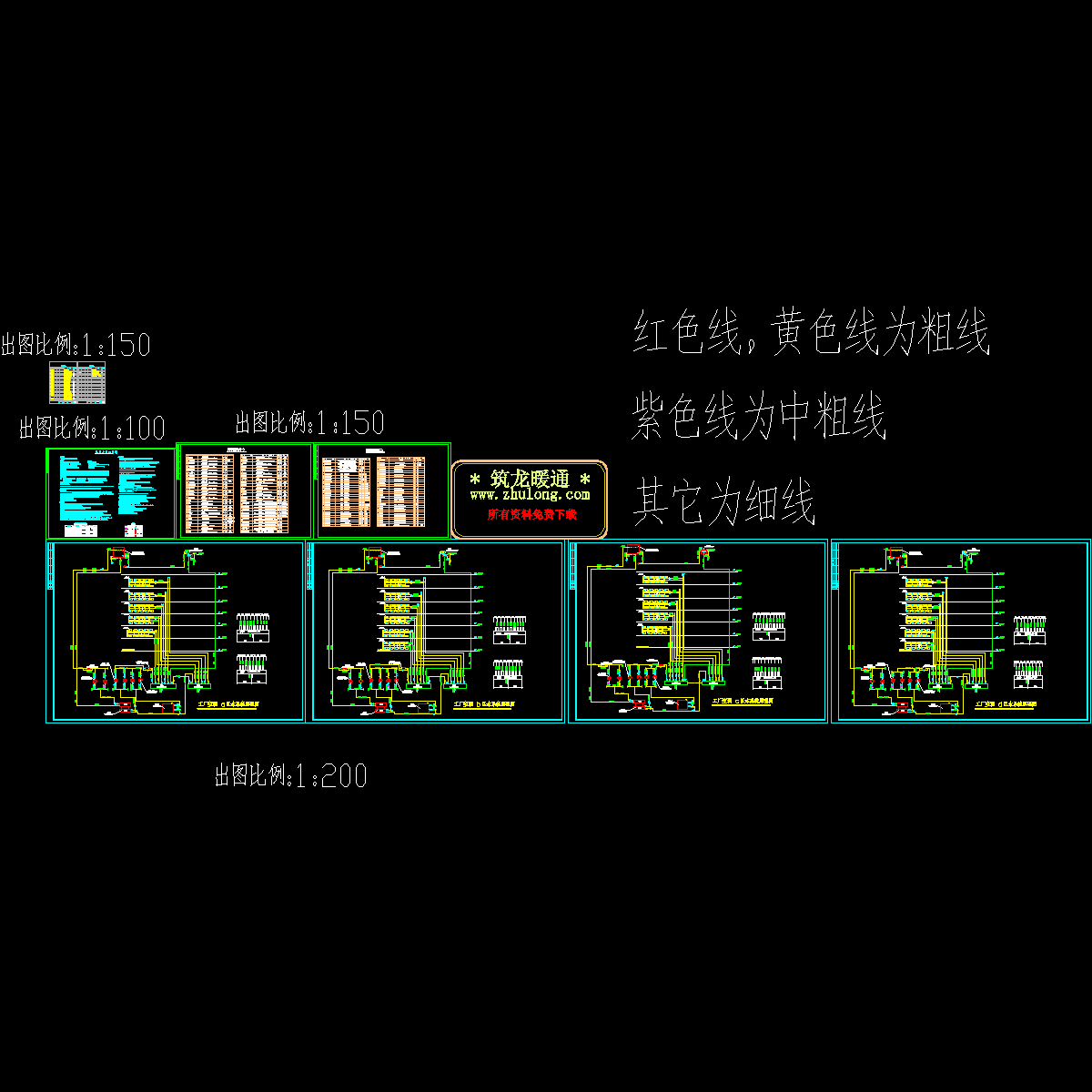

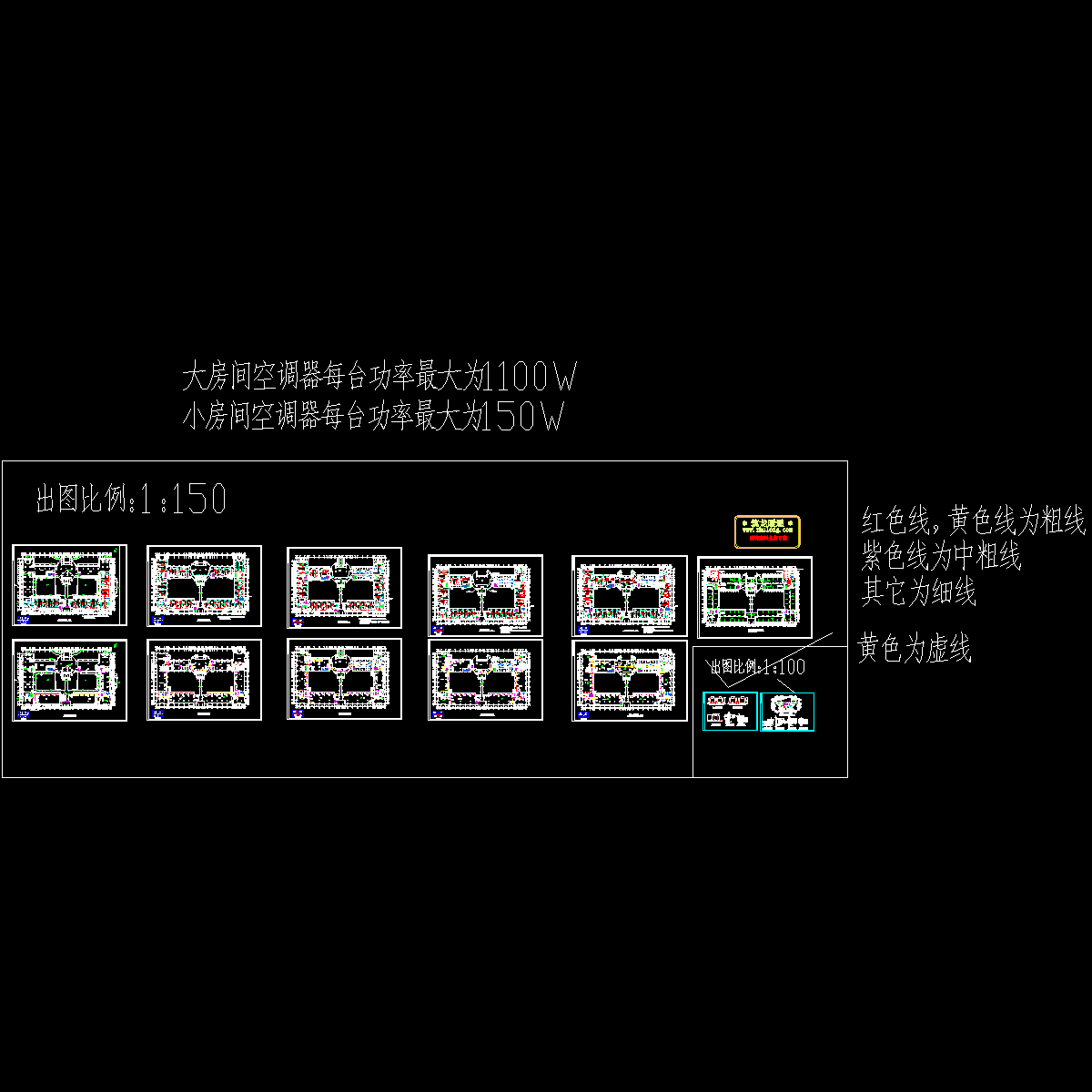

该附件为某工空调与通风设计。　　该工程空调分为四部分。厂房楼划分为a、b、c、d四个区，每个区采用一台螺杆式冷水机组，温度(7~12?C),装机冷量分别为a区960kw；b区900kw；c区1360kw；d区1120kw。冷冻水泵、冷却水泵布置在地下一层机房。热源均采用燃气热水机组(60~55?C)，布置在负一层机房。冷却塔、膨胀水箱布置在屋顶。各区分层为一个系统，由分、集水器划分。　　厂房楼车间及多功能演示中心采用全空气系统，吊顶空调机加独立新风。员工宿舍采用风机盘管加独立新风系统。
