一份3层酒店空调设计dwg格式CAD施工图纸(螺杆式冷水机组)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为一个由主楼和1#楼组成的建筑群,地下室满铺且全部连通.此次施工图设计只做主楼.主楼地上三层,地下一层,一层为餐厅,酒吧等公共活动用房,二层,阁楼层为客房,地下一层主要为汽车库,设备用房及部分健身用房.冷源来自地下室冷冻站内的二台螺杆式冷水机组.大厅,门厅,餐厅,酒吧,多功能厅等大空间的房间采用一次回风的全空气系统,空调机组设于空调机房内或吊顶内。

第 1 张图

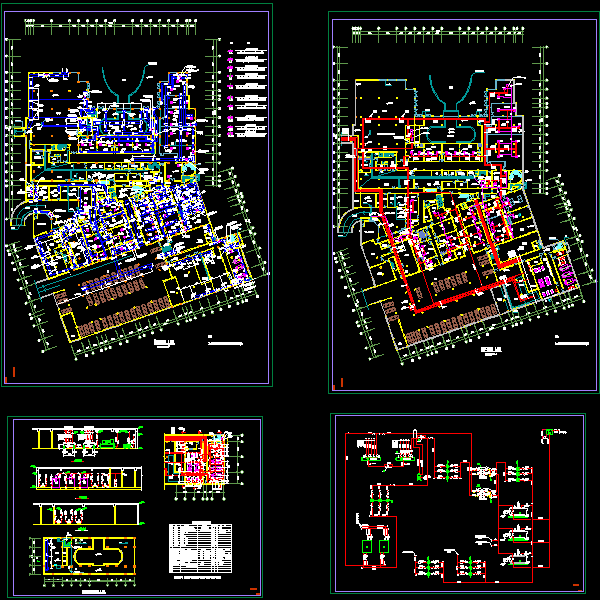

第 2 张图

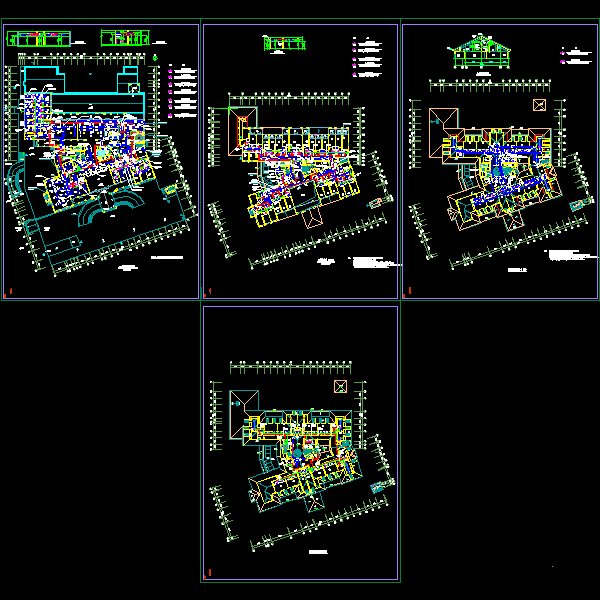

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
