[CAD]12层五星酒店中央空调施工设计图纸(螺杆式冷水机组)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店,餐饮
• 建筑高度类型：高层建筑
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计内容：空调,通风,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 水系统：单式泵,变流量,双管制,闭式
• 节点大样：集分水器

附件详情

该项目为一五星级酒店，地下层为设备用房，地上共十二层，有餐厅，娱乐场所接，精品店等。其余均为客房。工程采用中央集中式空调，制冷机房设在地下一层，采用两台水冷螺杆式冷水机组，与其配合使用的冷水泵和冷却水泵各两台。两台机组负责制取首层至七层所需冷水经泵送往各空调区域。空调水系统采用一次泵变水量双管制系统，闭式循环系统。空调全部采用风机盘管加新风系统，在风机盘管加新风系统中新风为独立新风，处理到室内状态点，不承担室内负荷。制冷循环使用，冷水系统采用补给水泵进行定压。

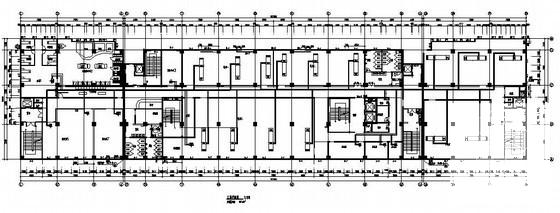

第 1 张图

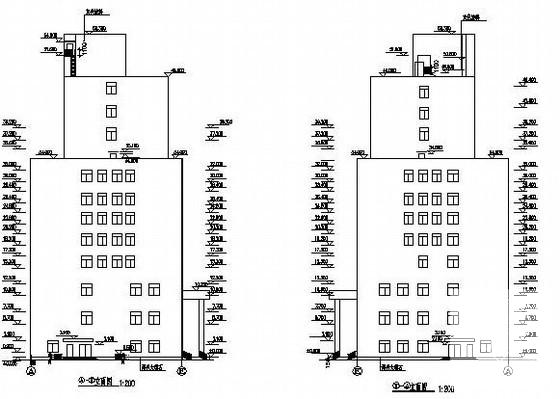

第 2 张图

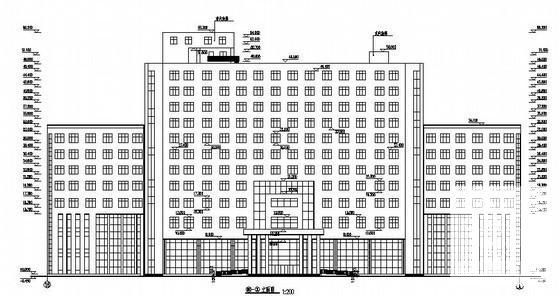

第 3 张图

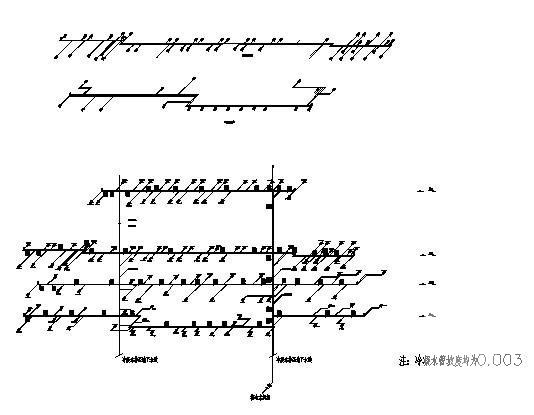

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
