一份14层酒店中央空调系统设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐餐饮
• 建筑类型：高层建筑
• 建筑设计面积：10000平方米
• 地上楼层：14
• 地下室：无
• 设计阶段：施工图设计
• 设计内容：空调,制冷,机房
• 附件设计说明：有,节能
• 空调系统：低温送风
• 冷热源：热水锅炉,冷水空调
• 节能：热回收
• 采暖系统：热风
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 空调设计及施工说明
• 主要设备及材料
• 空调系统图
• 机房设备平面图
• 机房管线平面图
• 系统立管图
• 热力系统图
• 新风机安装大样图
• 风机盘管安装大样图
• 水系统平面图
• 风系统平面图

附件详情

此稿件为安徽芜湖某星级酒店中央空调系统设计施工图；该建筑地上14层,约10000平方米,设计冷负荷为1200KW，热负荷为800KW,设计冷源为双冷凝器带热回收螺杆冷水机组，提供冷源，夏季制冷； 热回收热水进生活热水箱，利用回收热量，节能降耗，冬季供暖用热水锅炉作为热源，通过板式换热器制备热水供暖。
空调方式为： 空气--水系统，采用风机盘管 + 分层独立新风；宴会大厅采用风机盘管 + 全热回收新风系统。


，图纸共26张。

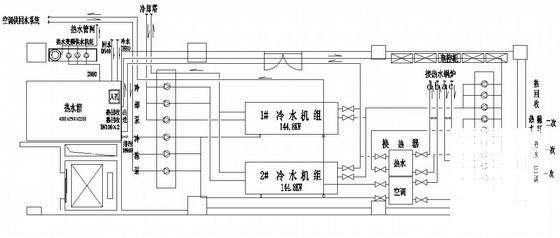

空调机房系统图

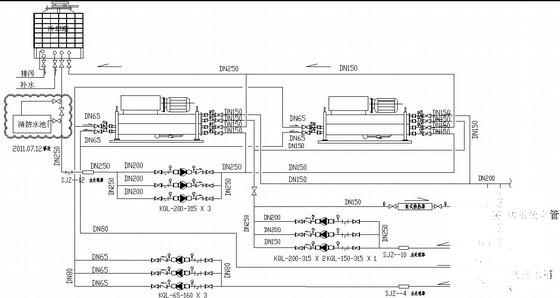

机房管线平面图

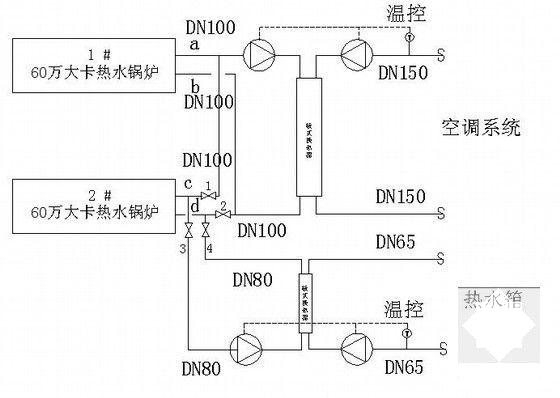

热力系统图

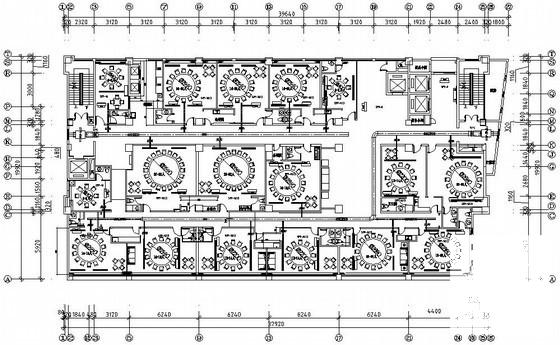

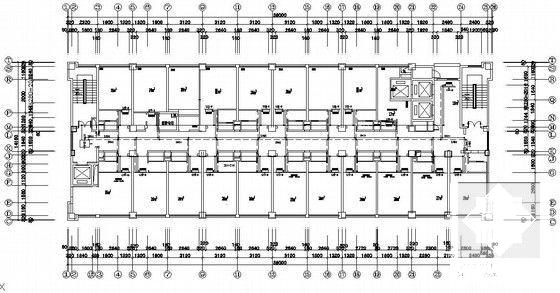

水系统平面图

[江苏]星级酒店中央空调系统设计施工图

风机盘管安装大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

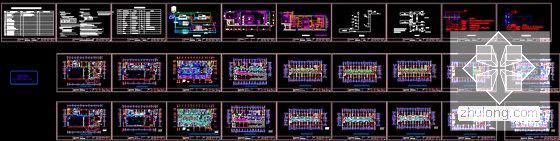

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
