11层五星级酒店消防设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 排水设计:消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 特殊系统:消防炮
  • 大样节点:水箱,水泵,阀门管件

附件详情

  • 资料目录
  • 消防设计说明
  • 首层消防平面
  • 二层消防平面
  • 三层消防平面
  • 四层消防平面
  • 五层消防平面
  • 六至九层消防平面
  • 十层消防平面
  • 十一层(复式下层)消防平面
  • 十一层(复式上层)消防平面
  • 消火栓给水原理图
  • 消喷给水原理图

附件详情

该项目为五星级酒店消防设计。室外消火栓用水量30L/S,火灾延续时间3小时,室外消火栓用水由市政管网供给,市政为低压给水系统,保证消火栓压力不小于0.10MPa。室外给水管网设有两条引入管与市政给水管网相连,水量及水压均能满足室外消火栓的要求。室外消火栓管网在建筑物周围布置成环状,室外消火栓管网上每隔120m设一室外消火栓,消火栓距建筑物外墙大于5m,距路边小于2m,距 水泵接合器距离不大于40m。室外消火栓采用SS100型 ,其安装详标准图集01S201。室外给水管详水施图。
,共11张图。

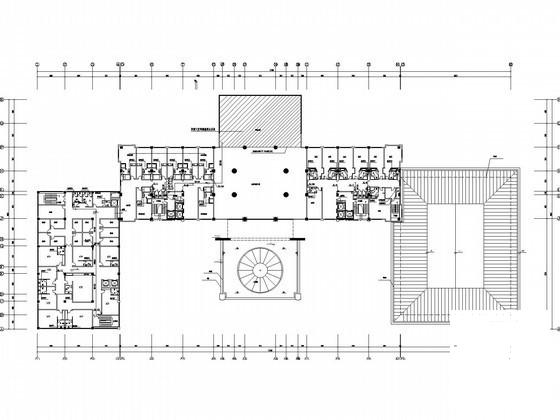

四层平面

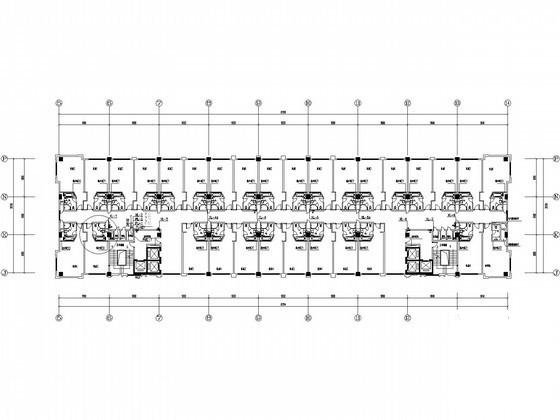

六至九层平面

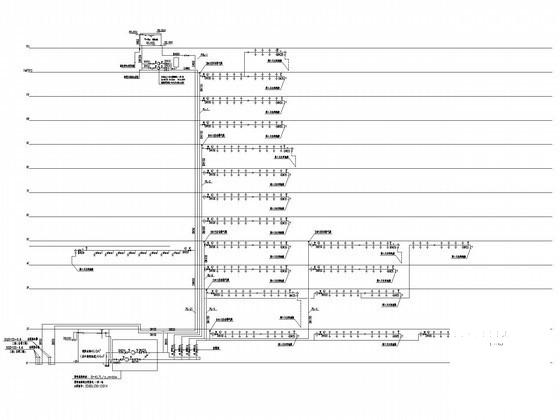

消喷给水原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

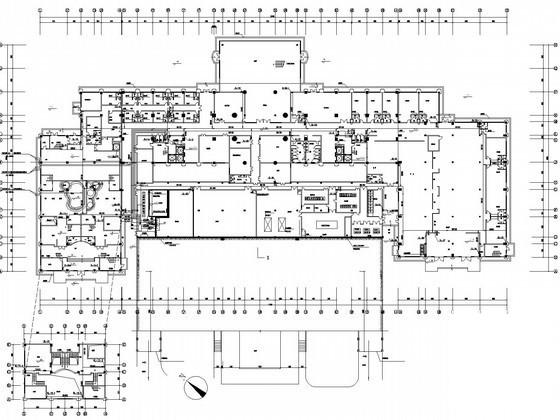

  • 五星级酒店消防设计 - 1
    五星级酒店消防设计 - 1
  • 五星级酒店消防设计 - 2
    五星级酒店消防设计 - 2
  • 五星级酒店消防设计 - 3
    五星级酒店消防设计 - 3
  • 五星级酒店消防设计 - 4
    五星级酒店消防设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
