72268平米29层五星级酒店水消防施工CAD图纸
- 设计说明：有
- 建筑类别：娱乐餐饮
- 建筑设计面积：72268.12平方米
- 建筑高度：120m
- 地上楼层：29层
- 地下楼层：1层
- 设计阶段：施工图设计
- 污废水排水体制：分流
- 设计内容：雨水排水系统,消火栓系统,喷淋系统,气体灭火系统
- 地下室：车库
- 设置场所火灾危险等级：中危险级Ⅱ级
- 参考图纸：20-50张
- 设计年代：近代
附件详情
- 资料目录
- 消防设计说明
- 消防总平面图
- 消防平面图
- 天面消防平面图 梯间及机房顶消防平面图

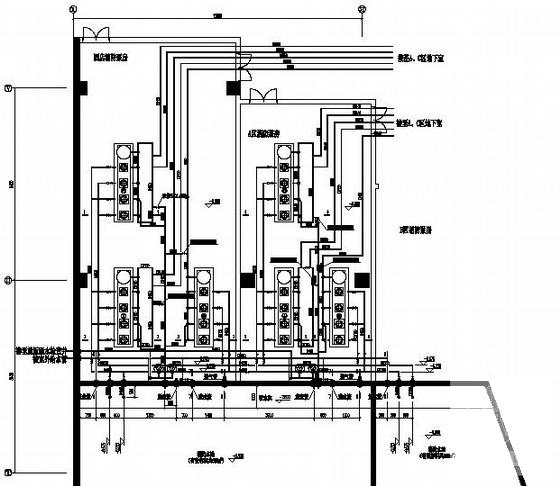

- 泵房 平面布置图
- 消火栓给水系统原理图
- 喷淋系统原理图
- HFC-227ea无管网自动灭火装置平面布置图
附件详情
本项目位于佛山市，性质为高层酒店综合楼，属一类高层综合楼。地块总占地面积36024.16平米，本建筑性质为高层酒店，设置消火栓灭火系统、自动喷水灭火系统，并在建筑内配置磷酸铵盐干粉灭火器，配电房、发电机房设置气体灭火系统。
天面消防

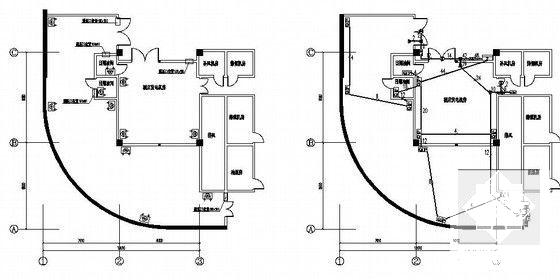

无管网自动灭火装置自动控制平面布置图

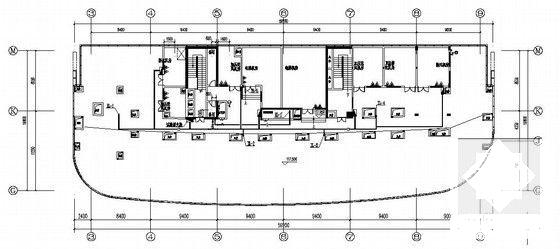

2层消防平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

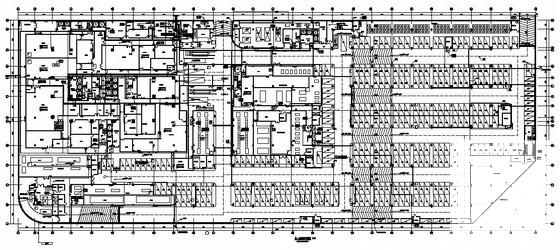

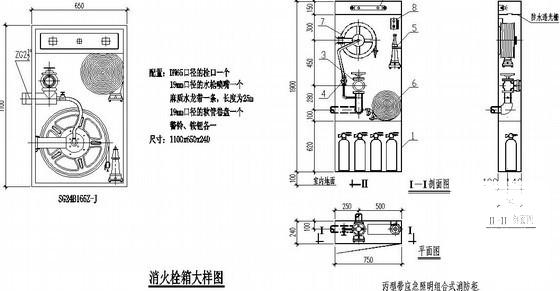

五星级酒店图纸 - 1 -
五星级酒店图纸 - 2 -
五星级酒店图纸 - 3 -
五星级酒店图纸 - 4 -
五星级酒店图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：4.65 MB
- 收藏次数：0
-
文件名称：
附件-995860555590576607670.rar
