一份5层酒店暖通空调系统设计CAD施工图纸（风冷热泵机组）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：13620平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,采暖,冷热源
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 采暖系统：其它
• 送风方式：散流器送风
• 项目所在地：湖北

附件详情

一、项目概要：

该项目位于湖北省，为一多层酒店建筑。总建筑设计面积：13620平方米。图纸内容包含设计施工说明，主要设备材料表及

图例，空调风管平面图，空调水管平面图，空调凝结水管布置平面图，屋面冷冻站布置大样图，空调水系统图等...

二、空调系统：采用分体空调...

一层空调凝结水管布置平面图

二层空调风管布置平面图

五层空调风管、水管布置平面图

五层空调凝结水管布置平面图

二层空调凝结水管布置平面图

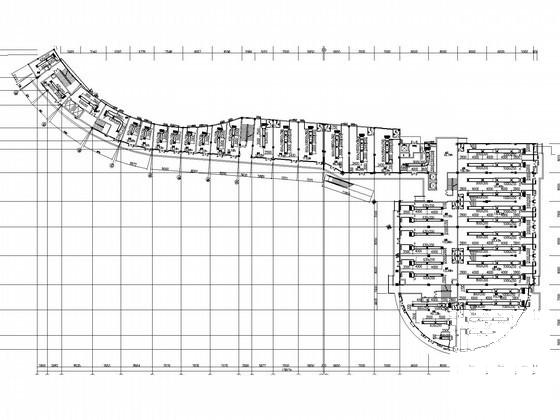

第 1 张图

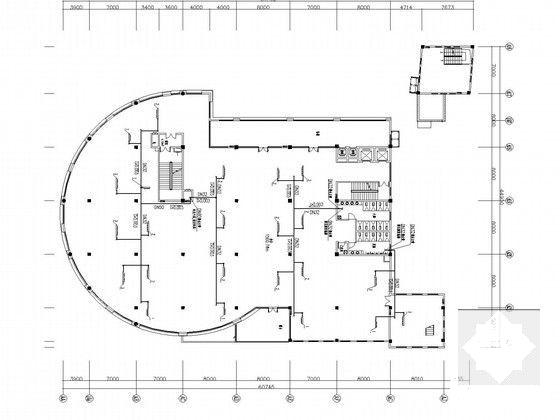

第 2 张图

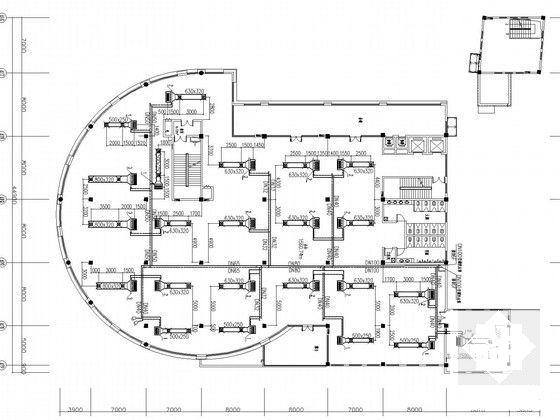

第 3 张图

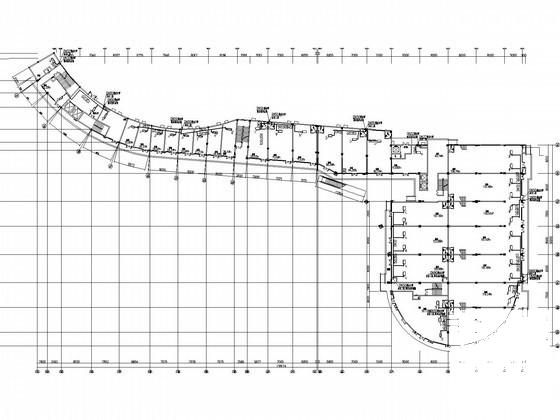

第 4 张图

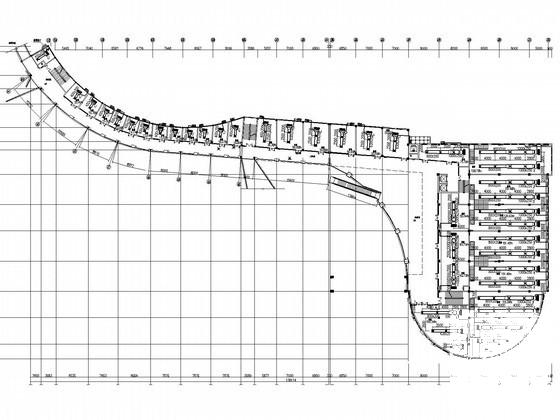

第 5 张图

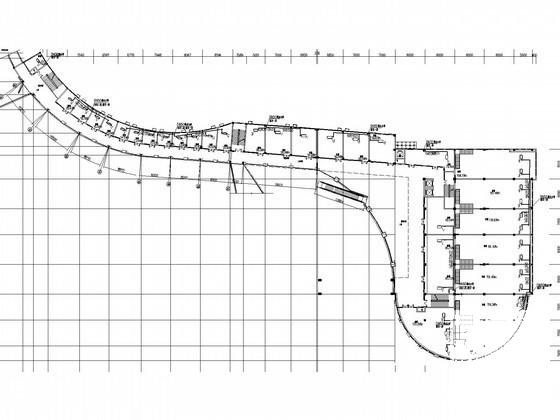

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
