一份小高层宾馆酒店办公楼空调通风系统设计CAD施工图纸（风冷模块冷热水机组）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计内容：空调
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 项目所在地：北京

附件详情

一、项目概要：
本项目为宾馆酒店及办公楼一至八层设中央空调设计...
二、空调冷热源：
采用风冷模块冷热水机组系统...
三、空调系统：
1.全中央空调，空气-水系统。
2.冷水系统：双管制、水平异程的闭式系统...
四、通风系统：
1.配合装修作百叶侧送风口或方型、矩型散流器下送。
2.卫生间换气次数按10次/h...

图纸共18张。

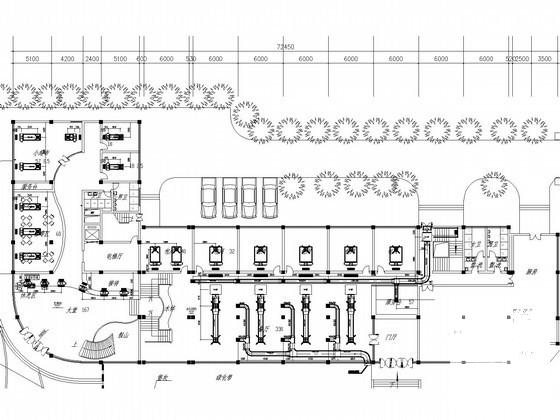

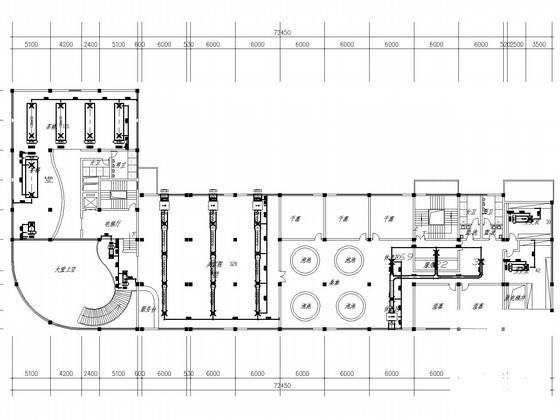

风管平面图

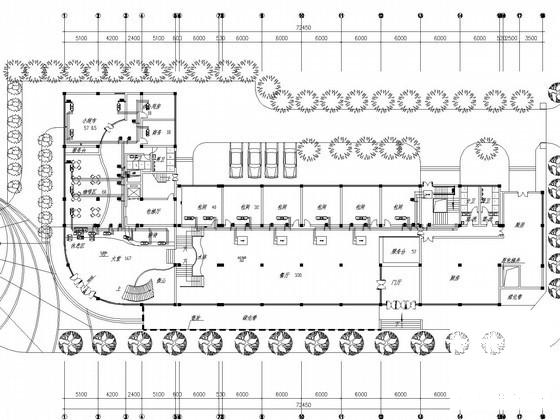

水管平面图

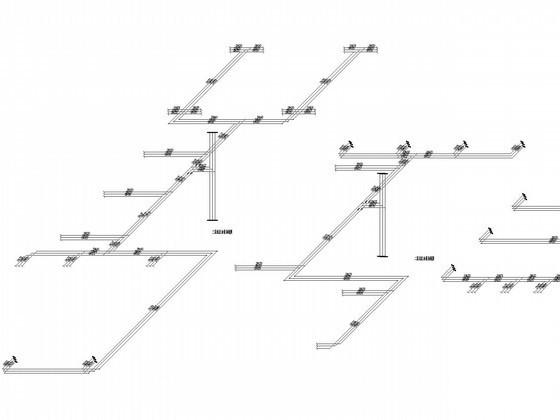

水管系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
