18层办公楼空调系统CAD施工图纸(风冷冷水机组)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：18层
• 设计年代：近代
• 设计内容：空调,通风
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：双管制,异程式

空调形式

夏季：风冷冷水机组 末端设备

冬季：蒸汽 汽水热交换器 末端设备

整个大厦采用一个独立模块化风冷冷水机组， 空调主机采用LSF2700M风冷冷水机组(共9个模块)， 放于四层顶面。末端采用吊顶式、立式变风量空调器及风机盘管，裙楼部分区域配有适量新风,新风由 六排管变风量空调器新风口提供，新风口装有调节阀便于新风量大小调节。考虑二层餐厅有窗户， 故不另设排风系统。

图片展示：

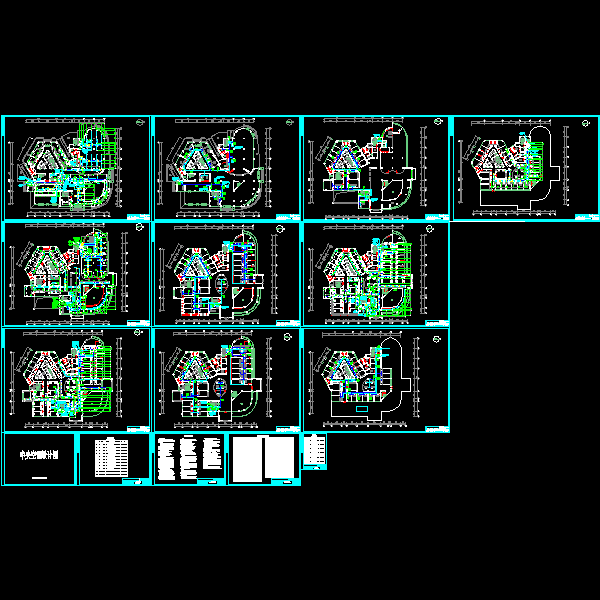

一层风平面图

一层水平面图

五层风平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
