南方高层商住楼电气CAD施工图纸(TN-S)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：12.39平方米
• 地上层数：33层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：65张
• 地下室用途：人防,车库,设备用房
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：火灾应急
• 接地方式：TN-S
• 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
• 弱电设计： ,视频监控系统,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 1、电气设计说明

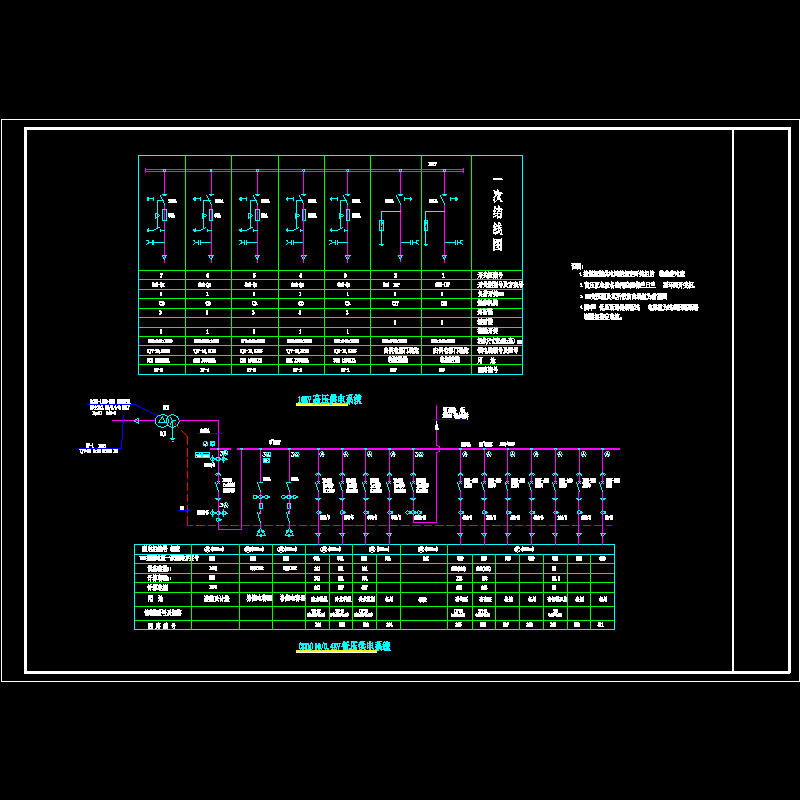

• 2、高压配电系统图

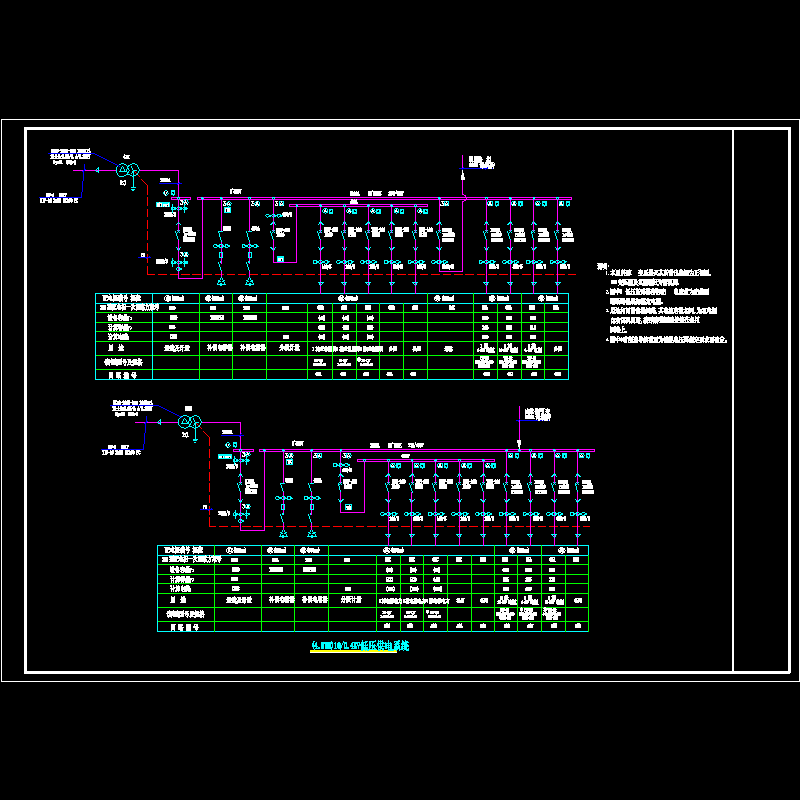

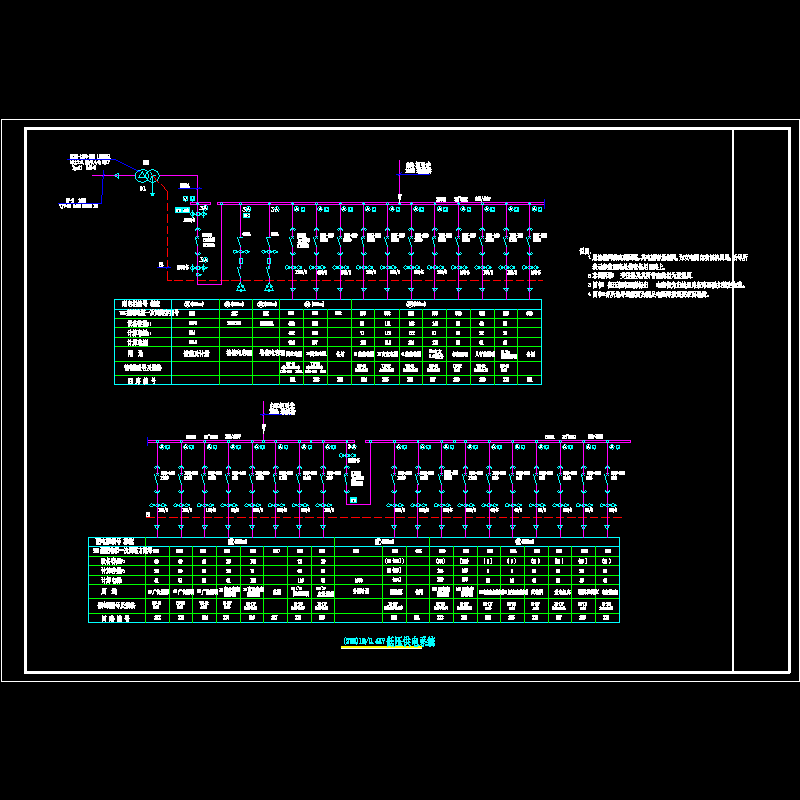

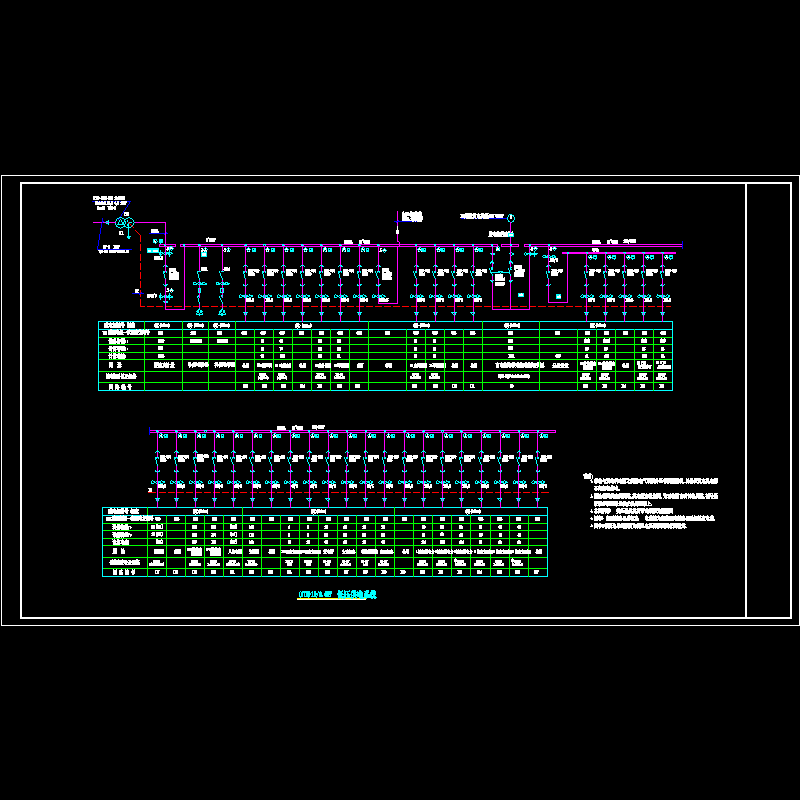

• 3、低压配电系统图
• 4、 系统图
• 5、配电箱系统图
• 6、电话网络系统图
• 7、有线电视系统图
• 8、视频监控系统图
• 9、宽带网络系统图
• 10、可视对讲系统图
• 11、消防自动报警系统图

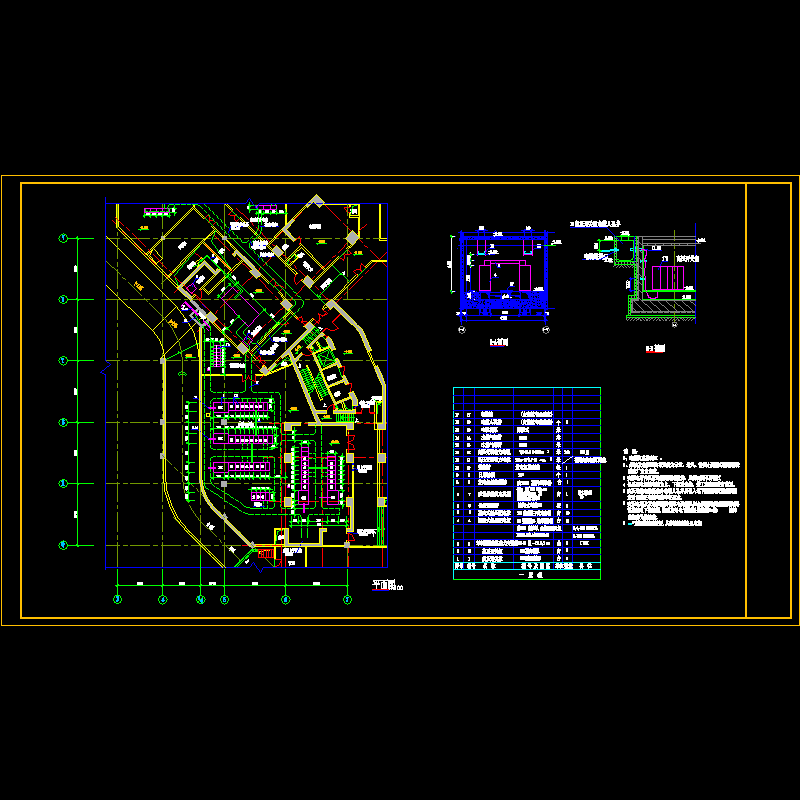

• 12、照明平面图
• 13、插座动力平面图
• 14、
• 15、消防报警平面图
• 16、防雷接地平面图
• 17、风机控制原理图

附件详情

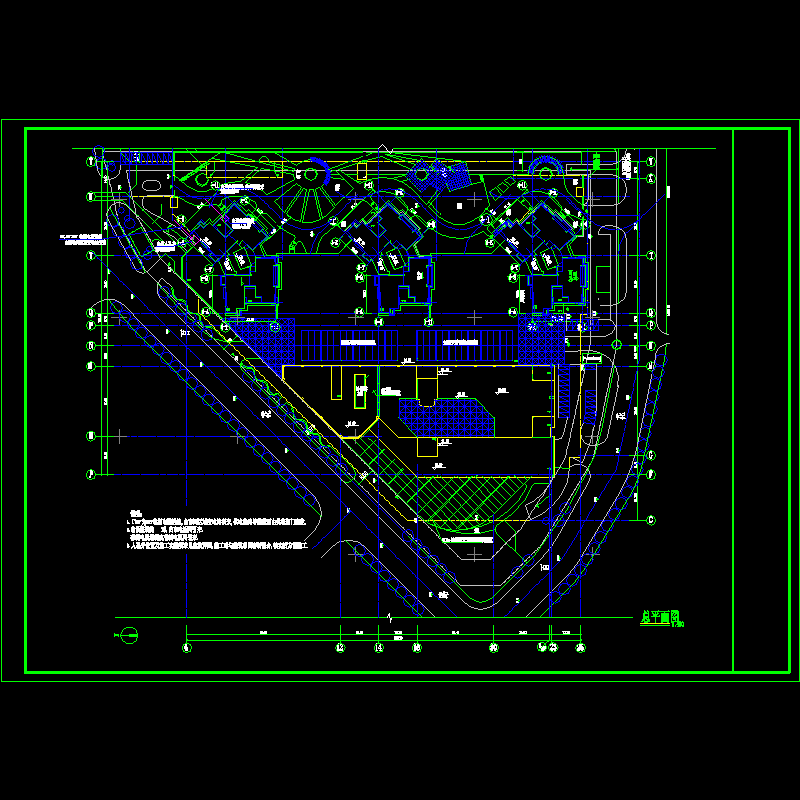

1. 该资料包括建筑物内部的供配电,变电所,应急柴油发电机房.电力.照明.防雷接地.通信.有线电
视系统.可视对讲及保安监控电视系统.有线广播.火灾报警及消防设备联动控制以及建筑红线范围以
内的室外环境照明设计.
2. 10KV供电电源及电话.电视线路外部工程,由业主委托有关单位进行设计.

2

3

4

bh-ds04.dwg

bh-ds05.dwg

bh-ds06.dwg

bh-ds07.dwg

bh-ds08.dwg

bh-ds09.dwg

bh-ds10.dwg

bh-ds11.dwg

bh-ds12.dwg

bh-ds13.dwg

bh-ds14.dwg

bh-ds15.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-25 21:43:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
