高层商住楼电气全套CAD图纸(变压器中性点)(TN-S)

mmnnkkhg · 发表于 2020-8-25 20:46:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明

一、该项目地面部分属三级用电负荷，由市电引10KV电源进本楼高压配电室，经变压后分配至各用户。消防设备、应急照明属一级负荷，其应急电源由本楼自备柴油发电机提供。另生活水泵、电梯等不宜停电负荷也由柴油发电机提供后备电源。接地线截面详见系统图。所有变压器中性点、PE干线、配电柜、箱的金属外壳，

二、本楼供电系统采用 TN-S系统。低压母线正常分段运行，必要时手动投入联络开关联络。其接地装置与防雷共用。插座接地极、电缆（线）的金属套管、桥架等不带电的金属部分，均应可靠接地。电缆桥架全长应不少于两处接地，桥架间应形成良好电气通路。

三、系统编号规则：

1、回路编号：WL（P）（E）**回路编号消防电源动力电源照明电源

2、配电箱编号：AL（P）（E）*-*配电箱编号层号或区别号消防设备配电箱动力配电箱照明配电箱

3、双电源互投装置编号：AT *-*装置编号层号或区别号双电源互投装置

四、供电线路：

1、非消防设备：一律用阻燃型 YJV电缆或 BV电线。电缆敷设于托盘式电缆桥架中。桥架尺寸详见各平面图。敷设于桥架中的电缆应在首、尾两端，转弯处，中间每隔 5~10米固定，并在首、尾隔 50米挂标记牌，以利施工和维护。线缆截面按系统图从头至尾不变，预分支电缆分支线见系统图。两端、转弯处、每

2、消防设备：一律用 NH型电缆。地下室干线用防火桥架敷设，分支线用金属线槽或金属线管敷设，明敷的线槽（管）外应刷防火漆。

3、分支线路：用 ZR BV型电线，穿扣压式薄壁钢管暗敷于楼板或吊顶、墙壁内。线管管径：5根线及以下：G20；6~8根线：G25。超过 8根，分两根线管。不过应注意同一回路的线路不应穿于两根管内。五、所有日光灯均采用电子镇流器，否则应每灯加补偿电容至功率因数达到 0、9以上。装于有吊顶处的灯具须有消防部门的允许装于吊顶的证明。22六、甲方要求商场、办公室、住宅均预留负荷，不作具体布置。商场按 120W/M 预留，办公室照明按 150Lux预留，住宅按 75W/M 预留。

七、电缆井在电缆施工完毕后应在楼板处用耐火极限不低于 0、5H的不燃烧体封隔。电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。

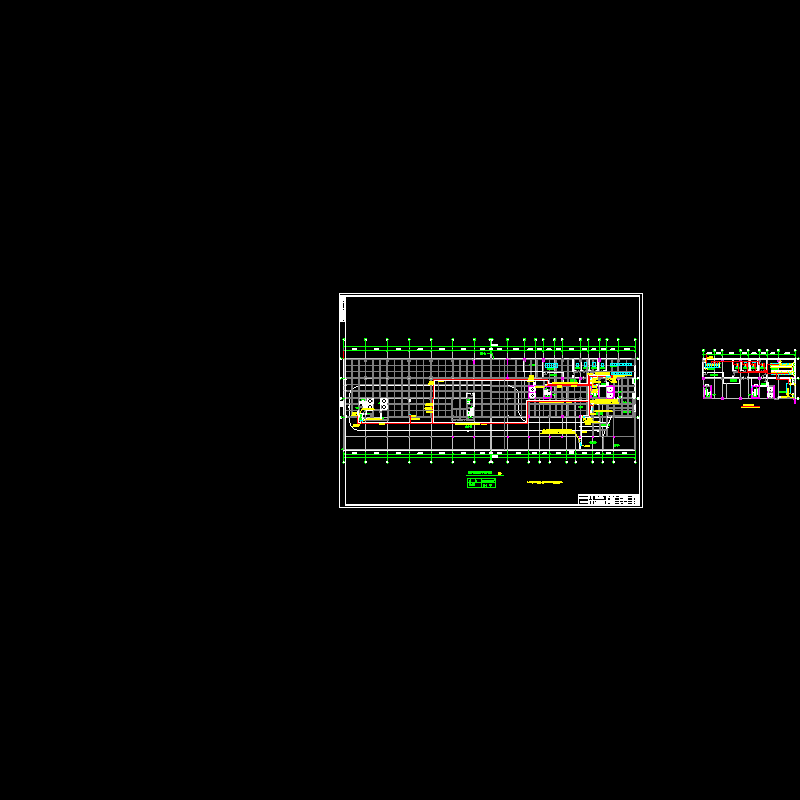

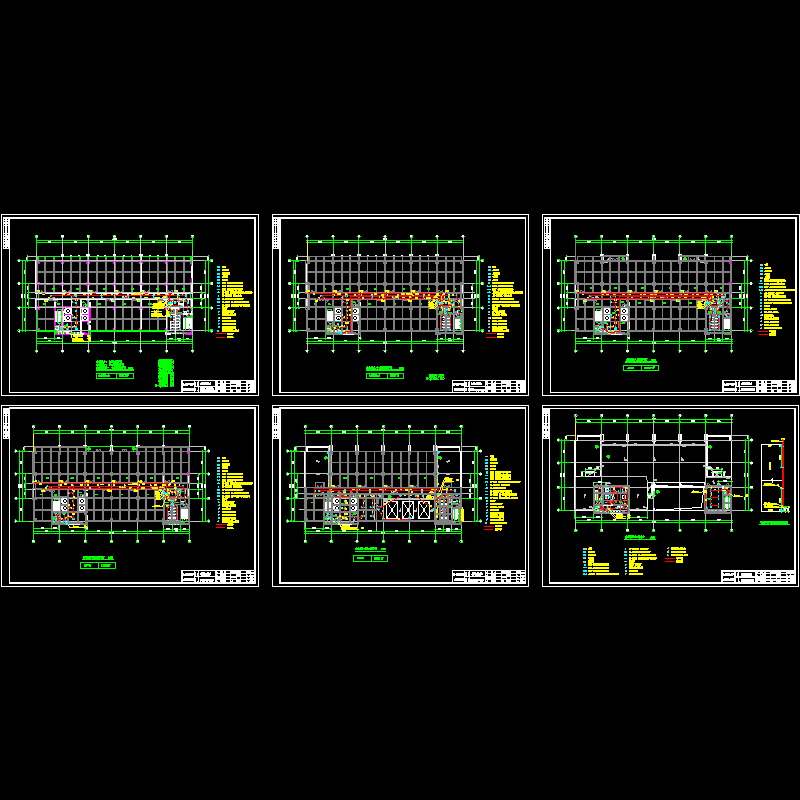

地下室照明平面图

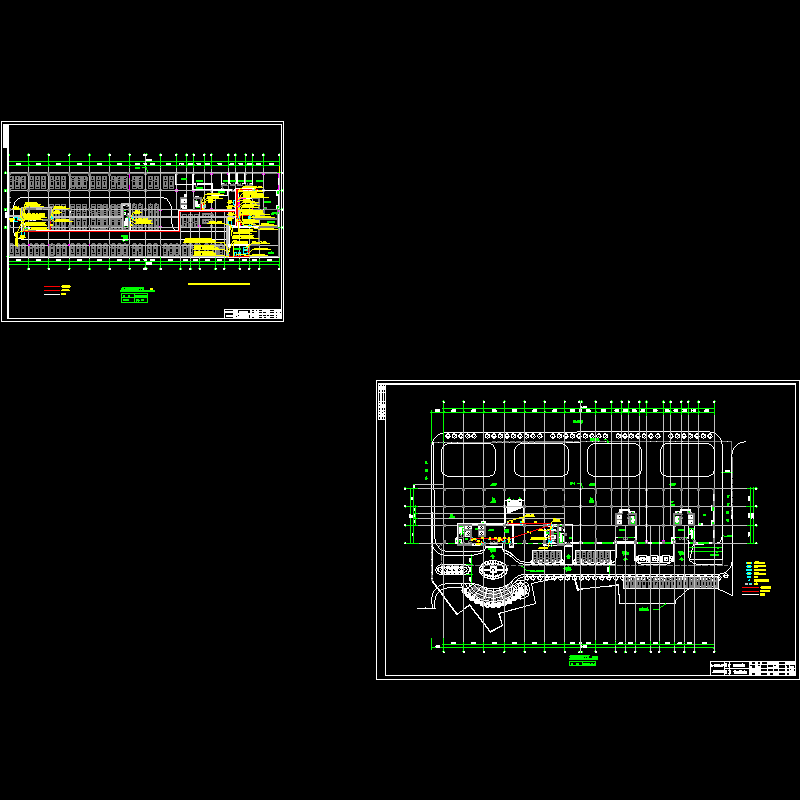

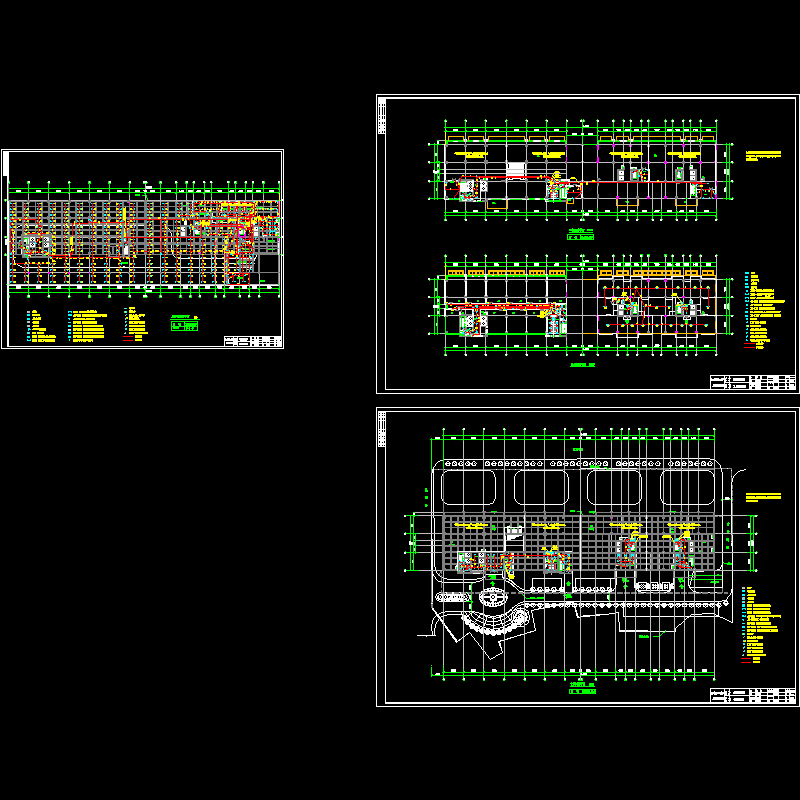

防雷平面图

高压配电柜一次接线图

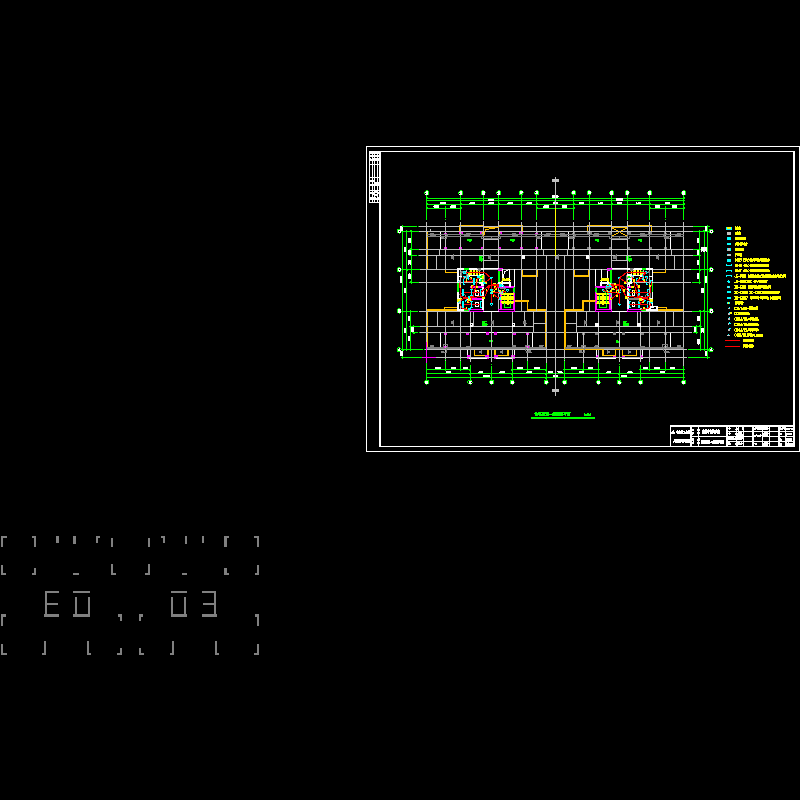

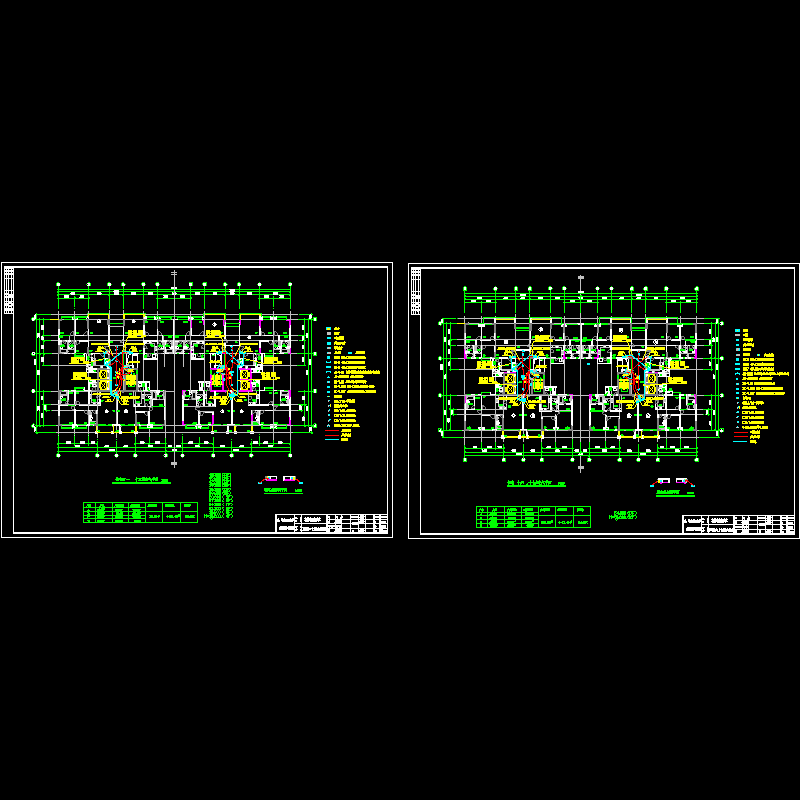

消防报警平面图

消防报警系统图

照明供电系统图

综合布线系统图
