高层商住楼5号楼全套电气设计施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 强电设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:入侵报警系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、低压配电系统图
  • 三、 竖向配电干线
  • 四、弱电系统图
  • 五、 配电箱系统
  • 六、电气平面镜图
  • 七、消防平面图
  • 八、 弱电平面图
  • 九、防雷接地平面图

附件详情

该项目为大型商住楼5号楼电气图纸,建筑等级为一类高层;建筑耐火等级为地上二级、地下一级;建筑结构类型为框架剪力墙结构,是单元式商住楼。
电气设计包含包括高低压配电、照明设计、动力、消防、有线电视、电话网络、接地等,图纸设计清楚,符合规范,极具参考价值。
该项目该资料包含5幢商住楼,将陆续发布,请参考关联资料。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

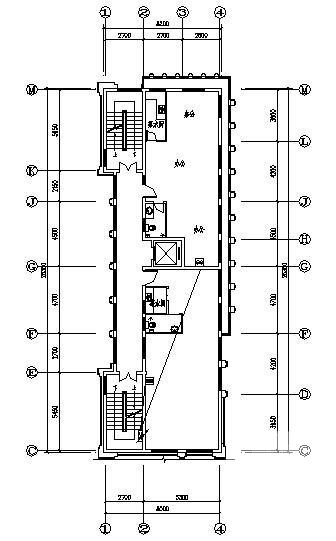

  • 施工设计全套图纸 - 1
    施工设计全套图纸 - 1

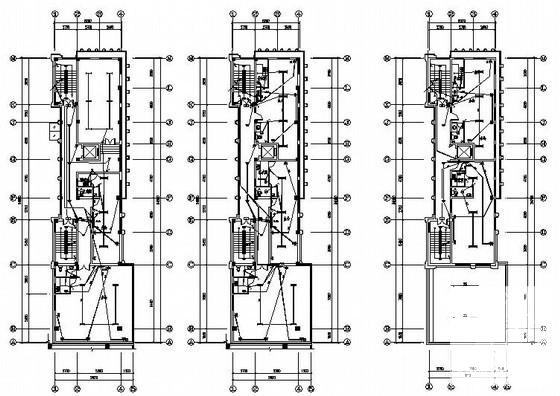

  • 施工设计全套图纸 - 2
    施工设计全套图纸 - 2

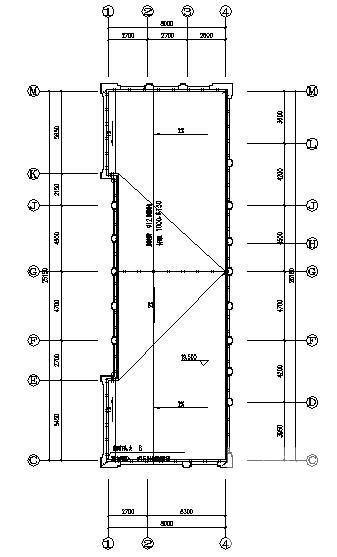

  • 施工设计全套图纸 - 3
    施工设计全套图纸 - 3

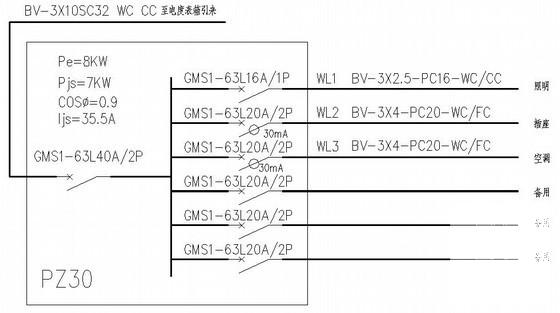

  • 施工设计全套图纸 - 4
    施工设计全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
