小区高层钢筋混凝土结构住宅楼全套电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

附件详情

  • 电施-AD-00 主要设备材料表
  • 电施-AD-01 强电说明及图例
  • 电施-AD-02 2#变电所低压配电系统图(一)
  • 电施-AD-03 2#变电所低压配电系统图(二)
  • 电施-AD-04 应急母线段配电系统图
  • 电施-AD-05 2#变电所高压供电系统及变电所平面图
  • 电施-AD-06 2#变电所低压配电干线系统图
  • 电施-AD-07 地下室电力平面图

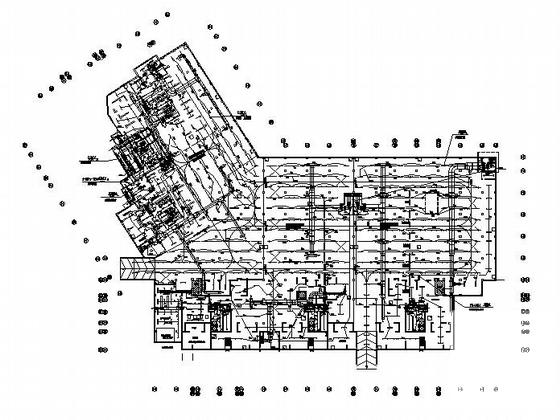

  • 电施-AD-08 地下室 照明平面图
  • 电施-AD-09 地下室配电干线平面图
  • 电施-AD-10 配电箱系统图(一)
  • 电施-AD-11 配电箱系统图(二)
  • 电施-AD-12 水泵房配电系统图

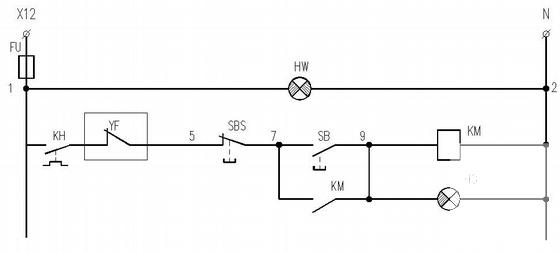

  • 电施-AD-13 消火栓泵控制原理图
  • 电施-AD-14 喷淋泵控制原理图
  • 电施-AD-15 送风排风机.排烟风机.潜水泵控制箱原理图
  • 电施-AD-16 地下室基础接地平面图
  • 电施-01 资料目录和主要设备材料表
  • 电施-02 42#,43#楼强电说明及图例
  • 电施-03 42#,43#楼配电系统图(一)
  • 电施-04 42#,43#楼配电系统图(二)
  • 电施-05 42#,43#楼一层照明平面图
  • 电施-06 42#,43#楼一层电力平面图
  • 电施-07 42#,43#楼标准层照明平面图
  • 电施-08 42#,43#楼标准层电力平面图
  • 电施-09 42#,43#楼机房层配电照明平面图
  • 电施-10 42#,43#屋顶层 防雷平面图
  • 电施-11 42#,43#屋架层防雷平面图

附件详情

本图主要内容包括,某小区的39#40#41#42#43#楼地下室的电气设计及I期2#变电所及水泵房的电气设计和期42#43#住宅楼的电气设计,包括供配电系统,动力,照明,防雷接地部分。共28张图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

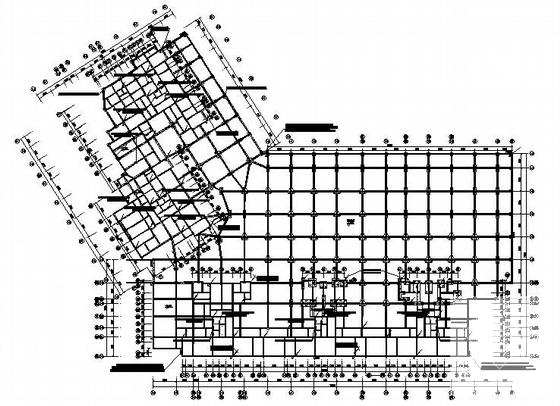

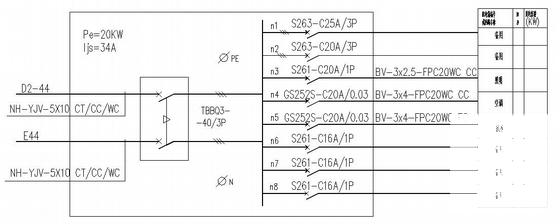

  • 钢筋混凝土结构住宅 - 1
