11层住宅楼电气CAD施工图纸(钢筋混凝土结构)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 图纸年代：近代
• 地下室用途：车库
• 节点大样：
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目位于安阳市，地上十一层，地下室为车库，地上一~十一层为住宅；建筑主体高度34.89米，建筑结构形式为框架剪刀墙结构，该项目属于二类普通高层住宅建筑。
设计范围包括：220/380配电系统、防雷接地系统、有线电视系统、综合布线系统、可视对讲系统、消防联动系统等。

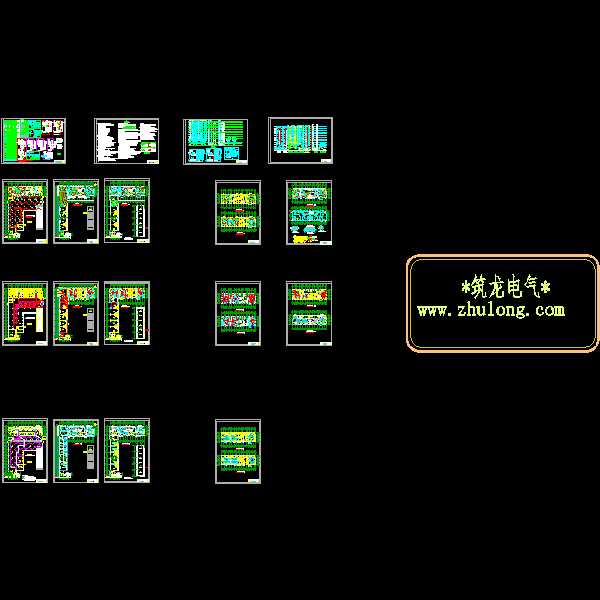

第 1 张图
