15层普通高层住宅楼电气CAD施工图纸(钢筋混凝土结构)(dwg格式)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：8581.5平方米
• 地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：14张
• 负荷等级：二级
• 防雷等级：第三类
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、竖向配电系统图
• 三、 图
• 四、弱电系统图
• 五、消防报警系统图
• 六、照明动力平面图
• 七、
• 八、消防报警平面图
• 九、防雷接地系统

附件详情

本稿件是某十五层普通高层住宅楼电气图纸，工程建筑占地面积：764.1平米，总建筑面积：8581.5平米，总建筑高度48米，为普通高层住宅建筑。电气设计包含配电设计、电话网络、有线电视系统、楼宇可视对讲、安防监控设计、消防报警系统、照明动力设计、防雷接地系统。

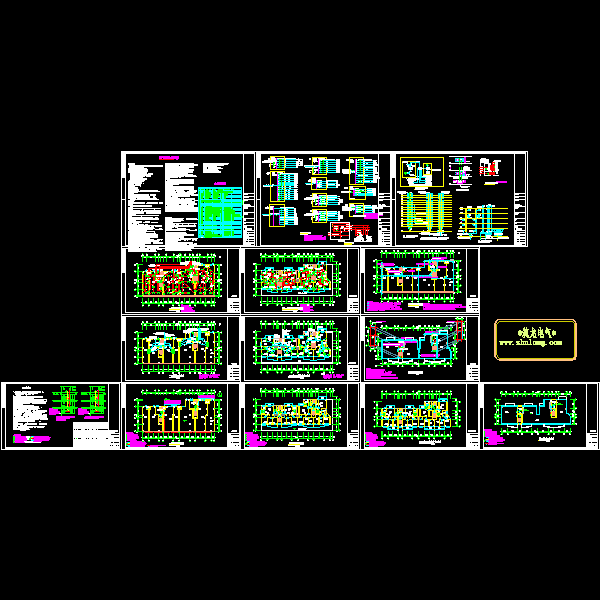

第 1 张图
