11层钢筋混凝土框剪结构高层住宅楼结构施工图纸（dwg格式CAD、15张）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅

• 建筑高度：多层建筑

• 地上层数：11层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架剪力墙

• 结构安全等级：二级

• 抗震设防烈度：8度抗震

• 风压：0.45kN/平方米

• 参考图纸：15张

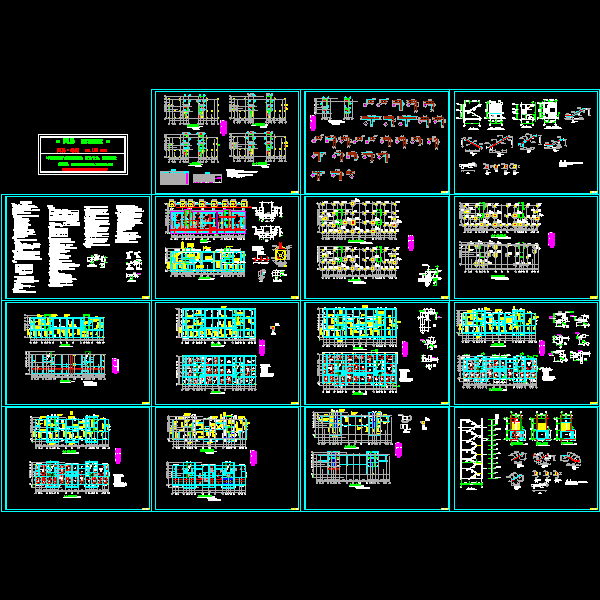

11层钢筋混凝土框剪结构高层住宅楼结构施工图

资料简介

抗震设防烈度为8度，地震分组为第一组,设计基本地震加速度值为0.20g。建筑抗震设防类别:丙类， 建筑结构安全等级为二级，该项目为钢筋混凝土框剪结构，框架抗震等级为二级，剪力墙抗震等级为一级，结构设计使用年限为五十年。混凝土环境类别:地面以上为一类,地面以下为二类b。

11层钢筋混凝土框剪结构高层住宅楼结构施工图主要包括：结构设计说明、墙结构施工图、基础平面图、柱配筋平面图、梁配筋平面图、 楼梯详图 等，可供参考。

基础平面图

二层梁配筋平面图

二层板配筋平面图

楼梯详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
