9层超五星级酒店采暖通风及防排烟设计CAD施工大样图(组合式空调机组).dwg

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：宾馆,酒店,娱乐,餐饮
• 建筑高度：多层建筑
• 建筑面积：46000平方米
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：35张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,动力,机房
• 冷热源：电动压缩式冷水机组,锅炉
• 空调系统：全空气系统
• 采暖系统：散热器供暖,热水辐射
• 全空气系统：变风量
• 水系统：四管制,异程式
• 送风方式：散流器送风,喷口送风
• 节点大样：水泵,制冷机组,空气处理机组
• 项目地址：陕西

附件详情

• 设计说明
• 空调水系统图
• 制冷站热力系统图
• 锅炉房热力系统图
• 主要管井大样图
• 空调通风及排烟系统原理图

附件详情

一、项目概要：
本酒店为超五星级酒店，设置独立的冬夏集中空调系统。知名地产酒店建筑面积4.6万平方米，酒店地下室1层，地上9层，主要功能为：设备用房、酒店后勤用房、酒店配套用房、客房等。
二、资料介绍：
1、冷热源站设置：
1）冷源选用3台台变频离心式冷水机组，空调系统夏季冷冻水供回水温度为5~12℃，冷却水供回水温度为32~39℃，冷冻站设置于地下一层，冷却塔设置于酒店屋面。
2）地下一层热交换站设置二台板式热交换器，为本酒店空调及地板辐射采暖提供热水。热媒为本酒店锅炉房提供的蒸汽，利用冷却塔在冬季作为空调系统冷源。
3）本酒店设置中央冷却水系统，为酒店后勤区、厨房冷库制冷机及酒店泳池除湿热泵提供冷却水。
2、空调水系统：酒店空调水系统采用4管制水系统，冷热水管路分设；空调冷热水均采用一次泵变流量系统，供回水总管间设最小流量旁通管；酒店空调冷热水系统采用风机盘管水系统......
3、空调风系统：大堂及大宴会厅，员工餐厅，游泳池等均采用全空气系统，机组采用双风机组合式空调机组；贵宾会见厅设置多联机系统；餐厅包房、客房、会议中心、健身等办公区等均采用风机盘管加新风系统......
4、排烟系统：地下设备用房走道及值班室：利用设备用房平时排风系统兼作排烟系统，送风系统兼作火灾时的补风系统；大堂、宴会厅设置独立的排风系统，排烟风机既能由消防控制室自动开启又能就地开启......



编制于近代年，图纸共35张。

空调水管布置图

空调通风控制系统

空调水系统图

冷源控制系统

空调系统冷冻站布置图

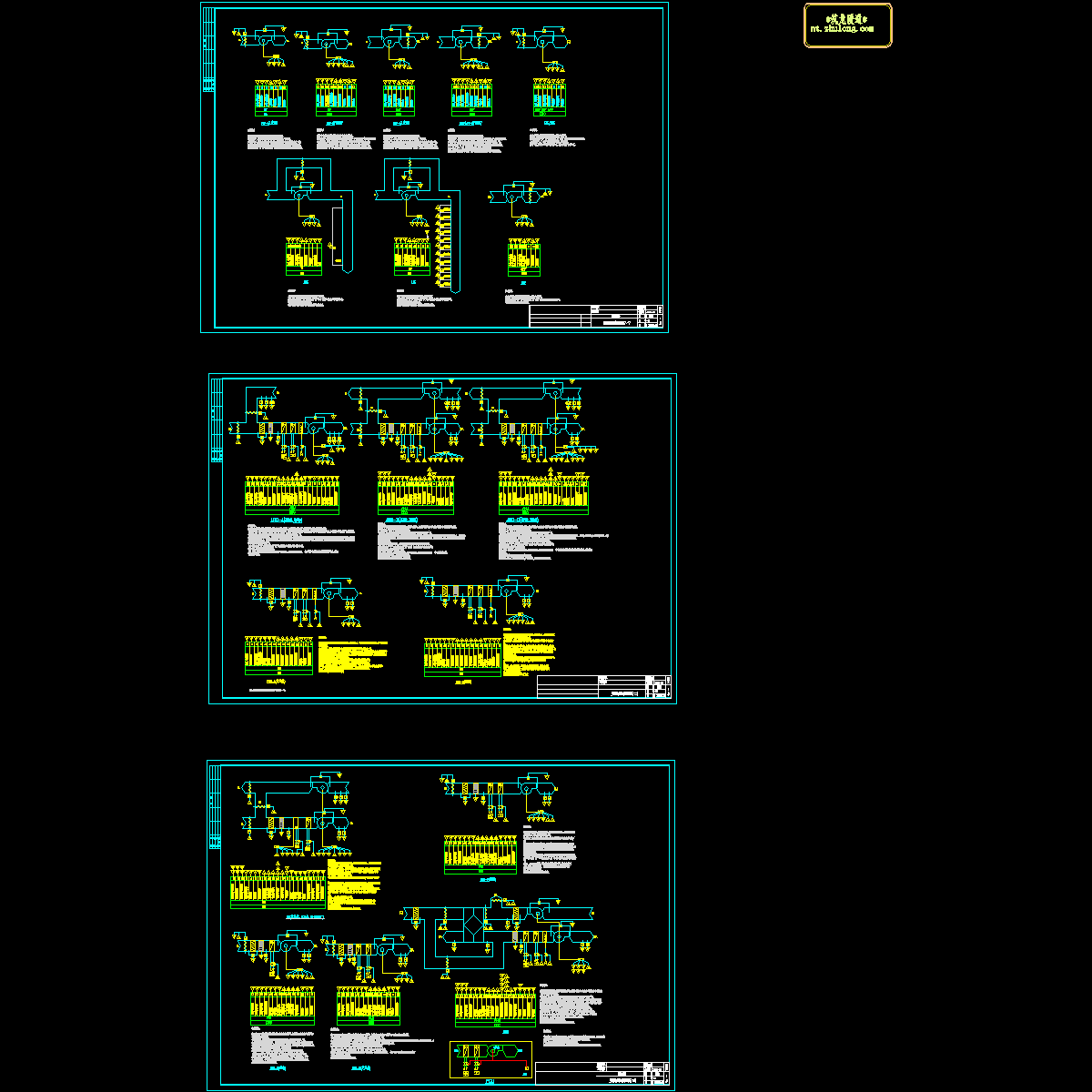

空调通风控制原理1-3.dwg

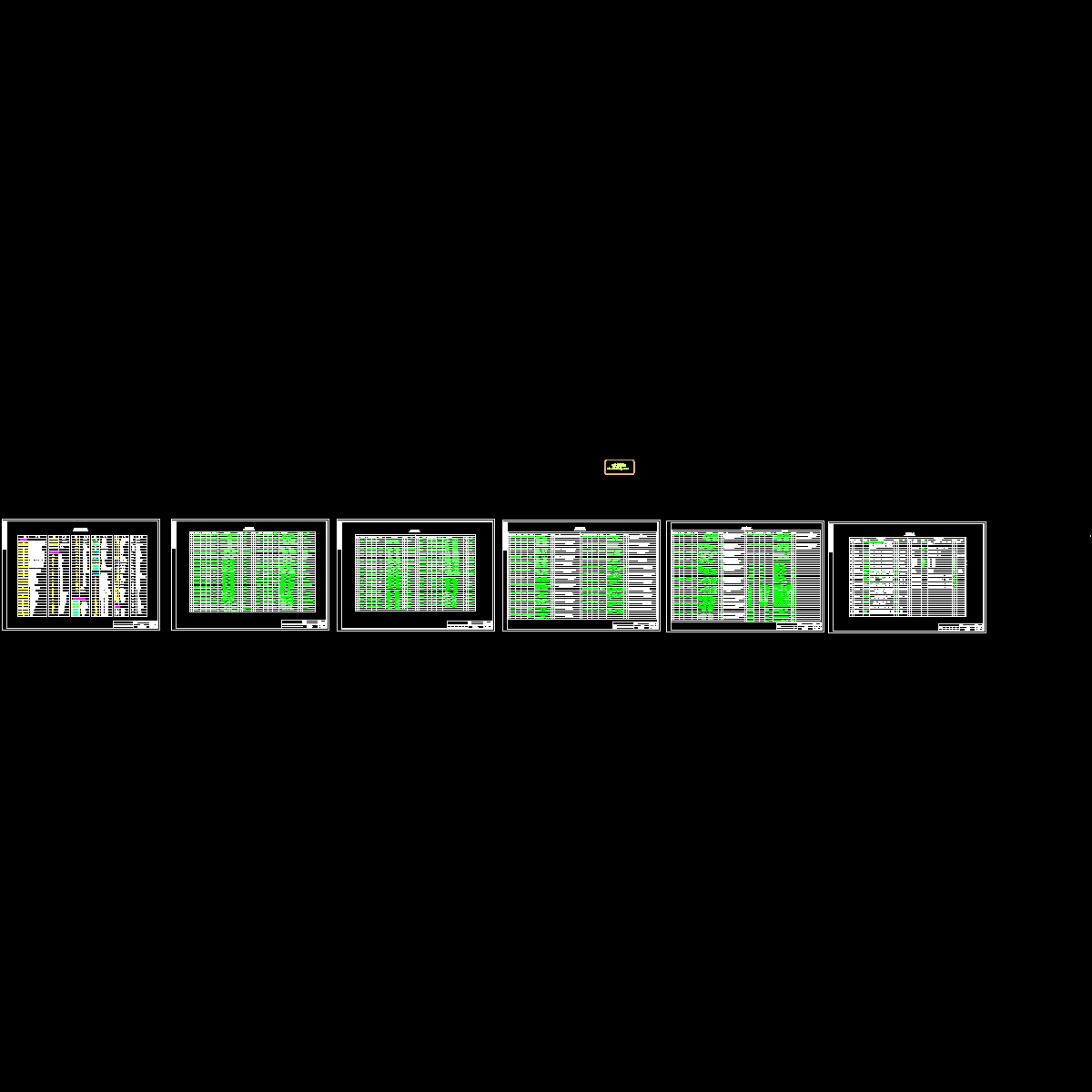

空调通风设备汇总表.dwg

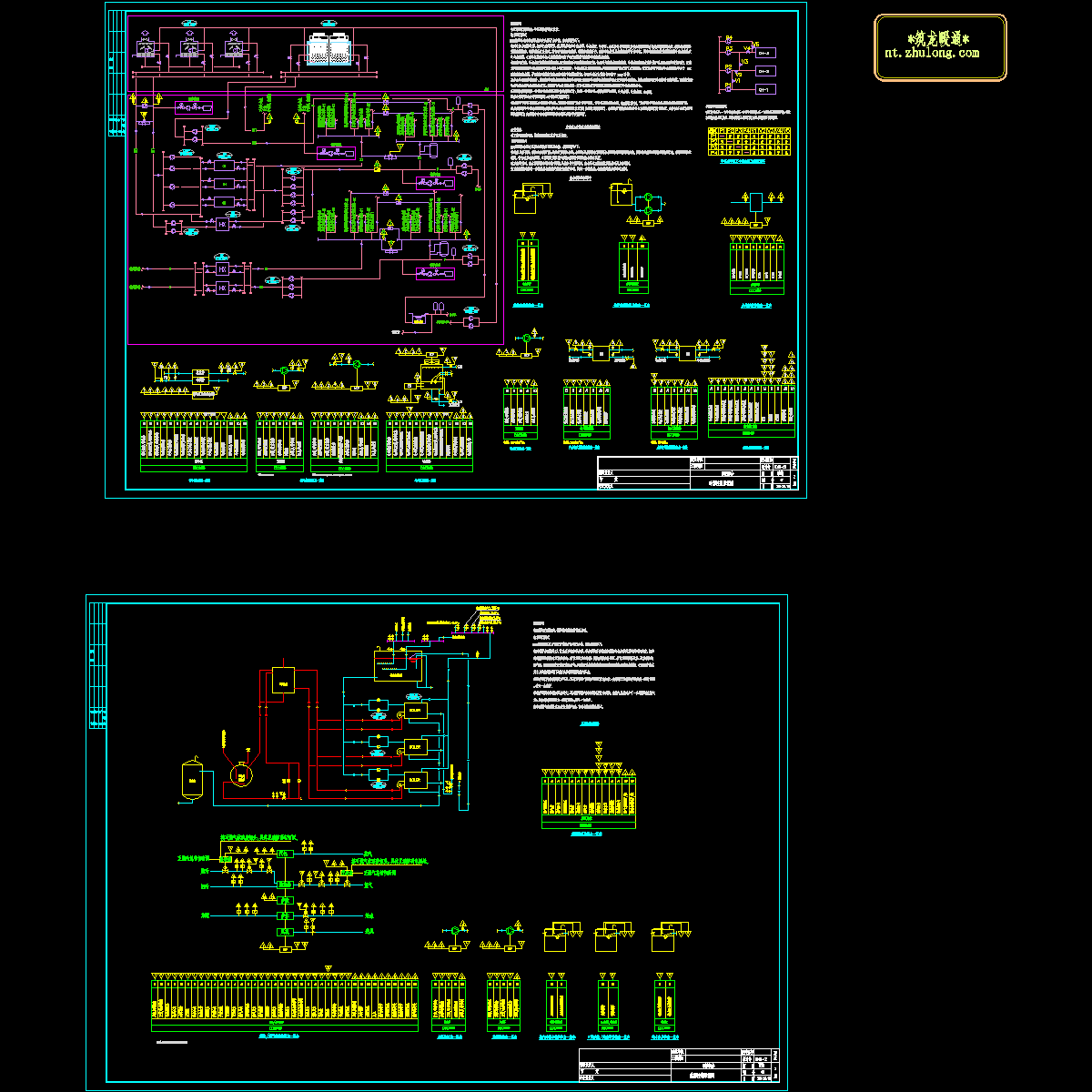

冷热源控制原理1-2.dwg

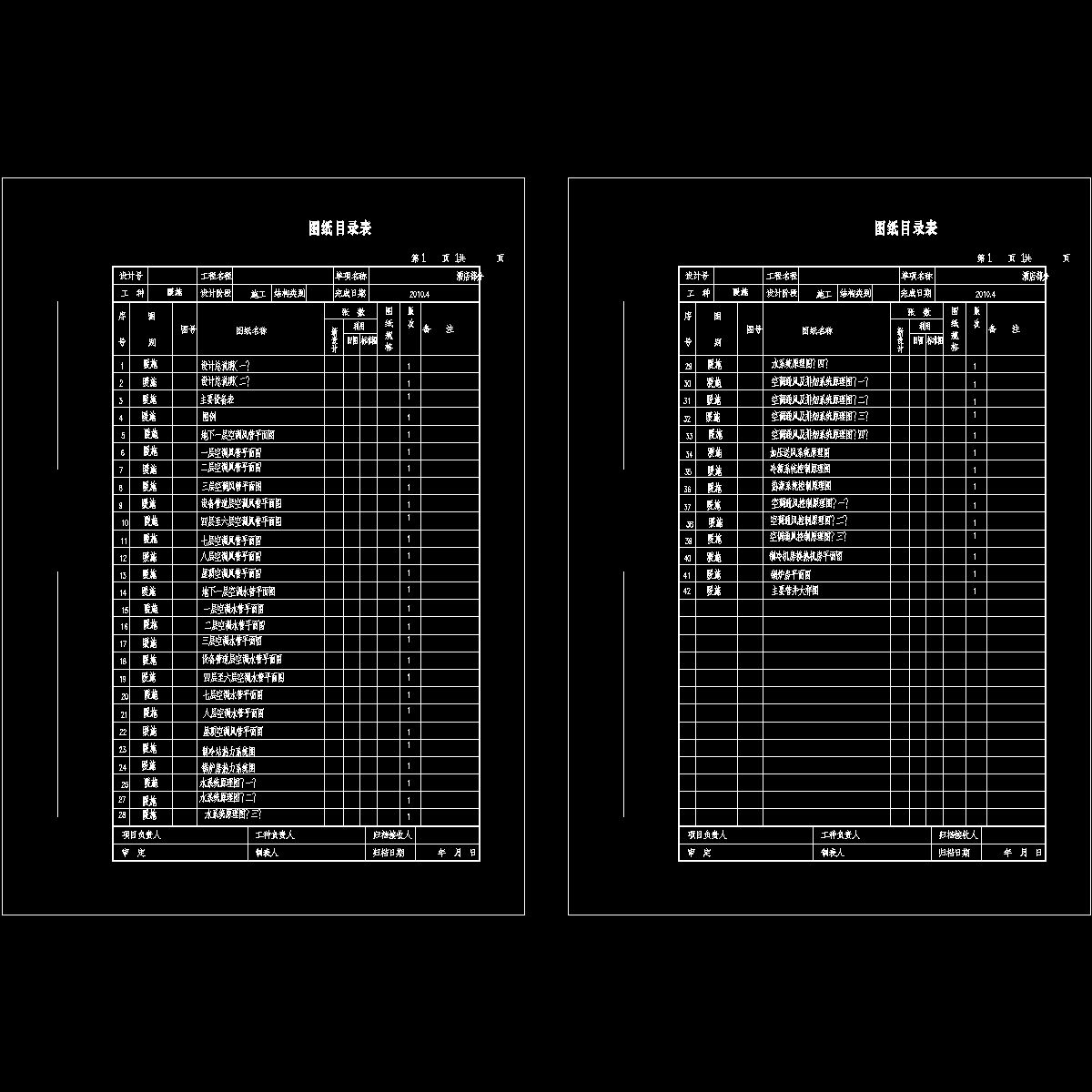

目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
